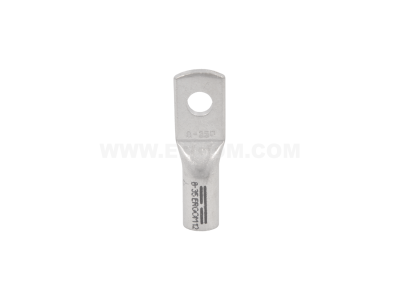

Końcówka oczkowa rurowa KDR 35/8 przekrój: 35mm2, otwór pod śrubę M8 /100 | E11KM-02020101500 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 35/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Wykonana z wysokiej jakości miedzi elektrolitycznej, końcówka została poddana procesowi cynowania galwanicznego, co skutecznie chroni ją przed utlenianiem oraz korozją, zapewniając długowieczność styku nawet w trudnych warunkach środowiskowych. Przekrój znamionowy wynoszący 35 mm² pozwala na stabilne przesyłanie energii przy wysokich obciążeniach prądowych, minimalizując spadki napięcia oraz ryzyko przegrzania punktu styku. Otwór pod śrubę o rozmiarze M8 umożliwia precyzyjne i pewne mocowanie do szyn prądowych lub zacisków aparatury modułowej.

• Materiał: Miedź elektrolityczna o wysokiej przewodności.
• Powłoka: Cynowanie galwaniczne zwiększające odporność na czynniki zewnętrzne.
• Konstrukcja: Rurowa, zapewniająca optymalne przyleganie żył przewodu po zaprasowaniu.
• Wymiary: Precyzyjnie skalibrowany otwór pod śrubę M8.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w profesjonalnych instalacjach przemysłowych. Końcówki serii KDR spełniają wymagania normy DIN, co gwarantuje powtarzalność wymiarową oraz kompatybilność z dedykowanymi narzędziami do zaprasowywania. Zastosowanie certyfikowanych komponentów ERGOM pozwala na uzyskanie połączeń spełniających normy bezpieczeństwa elektrycznego, co jest niezbędne przy odbiorach technicznych instalacji niskiego napięcia.

Zastosowanie

Końcówka KDR 35/8 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do zakańczania wielodrutowych żył miedzianych (tzw. linki). Wykorzystuje się ją głównie w rozdzielnicach elektrycznych, szafach sterowniczych oraz przy podłączaniu silników elektrycznych i transformatorów. Dzięki swojej wytrzymałości mechanicznej, doskonale sprawdza się w miejscach narażonych na drgania oraz w instalacjach wymagających wysokiej pewności zasilania, takich jak systemy zasilania awaryjnego UPS czy instalacje fotowoltaiczne o dużych mocach.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (mechanicznej, hydraulicznej lub pneumatycznej) z matrycami dobranymi do przekroju 35 mm².
• Proces prasowania: Należy wykonać odpowiednią liczbę zagnieceń zgodnie z instrukcją producenta narzędzia, kierując się od strony oczka w kierunku izolacji przewodu.
• Moment dokręcania: Podczas montażu końcówki do zacisku śrubowego M8, należy zastosować odpowiedni moment dokręcania, aby uniknąć poluzowania styku lub zerwania gwintu.

FAQ

• Czy końcówkę KDR 35/8 można stosować z przewodami aluminiowymi? Nie, końcówki miedziane cynowane serii KDR są przeznaczone wyłącznie do łączenia żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaka praska będzie odpowiednia do tego modelu? Zaleca się stosowanie prasek marki ERGOM z matrycami typu sześciokątnego (hexagonalnego) lub punktowego, dedykowanych do przekroju 35 mm².
• Czy produkt jest odporny na korozję? Tak, dzięki warstwie cyny nałożonej galwanicznie, końcówka wykazuje wysoką odporność na utlenianie w standardowych warunkach eksploatacji.
