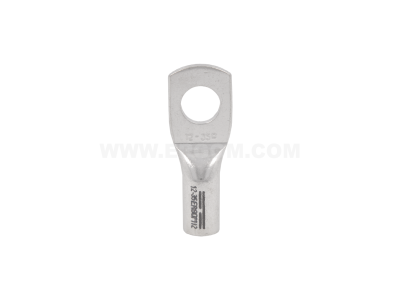

Końcówka oczkowa rurowa KDR 35/12 przekrój: 35mm2, otwór pod śrubę M12 /100 | E11KM-02020101700 Ergom

Alternatywny kod produktu: KDR 35/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 35/12 (symbol E11KM-02020101700) przeznaczona do przewodów o przekroju 35 mm² z otworem montażowym M12. Zaprojektowana do bezpiecznego i trwałego łączenia przewodów z szynami, zaciskami aparatury lub rozdzielnic. Opakowanie zbiorcze 100 sztuk ułatwia zaopatrzenie przy większych instalacjach.

• Przekrój przewodu 35 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – zapewnia niską rezystancję i stabilne przewodzenie prądu.
• Otwór pod śrubę M12: pasuje do standardowych zacisków i szyn z gwintem M12, co gwarantuje pewne i trwałe połączenie mechaniczne.
• Typ rurowy KDR: konstrukcja do zaprasowywania umożliwia niskooporowe, odporne na wibracje połączenie przewodu z końcówką.
• Opakowanie zbiorcze 100 sztuk: wygodne dla instalatorów i serwisów – oszczędność czasu przy zamawianiu i kompletacji materiału na większe projekty.

Zgodność z Normami

Końcówka została wykonana zgodnie z ogólnie przyjętymi standardami dla końcówek kablowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej. Dla uzyskania pełnej zgodności z normami instalacyjnymi należy stosować odpowiednie narzędzia do zaprasowywania oraz przestrzegać zaleceń producenta.

Zastosowanie

Końcówka oczkowa KDR 35/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe przyłączenie przewodu o dużym przekroju do zacisku śrubowego lub szyny zbiorczej.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Łączenie przewodów z aparaturą modułową (wyłączniki, styczniki, bezpieczniki) w obwodach o znacznym obciążeniu.
• Podłączanie szyn zbiorczych, transformatorów, silników i innych odbiorników przemysłowych.
• Instalacje fotowoltaiczne i energetyczne, gdzie wymagane są połączenia o niskiej rezystancji i wysokiej trwałości.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i sztuką elektryczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Końcówkę zaprasować na przewodzie przy użyciu odpowiedniej prasy i matrycy dostosowanej do przekroju 35 mm². Po zaprasowaniu sprawdzić wytrzymałość mechaniczną połączenia. Moment dokręcania śruby M12 powinien być zgodny z dokumentacją techniczną aparatu, do którego podłączana jest końcówka. Przekrój przewodu musi być dobrany do obciążenia prądowego.

FAQ

• Czy końcówka jest miedziana? W nazwie produktu nie podano materiału wykonania. W typowych końcówkach KDR stosuje się miedź, jednak zalecamy sprawdzenie w dokumentacji producenta lub oznaczeniach na opakowaniu.
• Do jakiego przewodu pasuje? Końcówka przeznaczona jest do przewodów o przekroju 35 mm². Rodzaj żyły (linka, drut) – zalecamy stosowanie do przewodów wielodrutowych (linek) zgodnie z przeznaczeniem końcówek rurowych.
• Czy otwór M12 pasuje do standardowej szyny? Tak, otwór M12 jest przeznaczony do śruby M12, co jest powszechnym rozmiarem w szynach zbiorczych i zaciskach aparatury modułowej. Należy jednak sprawdzić wymiary otworu w szynie.
