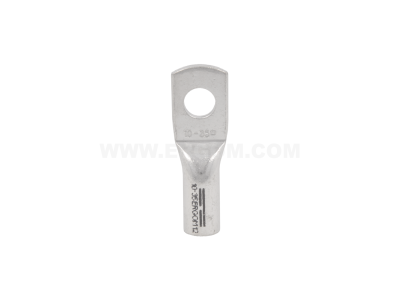

Końcówka oczkowa rurowa KDR 35/10 przekrój: 35mm2, otwór pod śrubę M10 /100 | E11KM-02020101600 Ergom

Alternatywny kod produktu: KDR 35/10 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 35/10 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERGOM z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 35 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując jednocześnie straty mocy na styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, gwarantuje nie tylko doskonałą przewodność elektryczną, ale również skuteczną ochronę przed korozją i utlenianiem materiału w trudnych warunkach środowiskowych.

• Przekrój przewodu: 35 mm² – idealny do grubych żył miedzianych.
• Otwór pod śrubę: M10 – umożliwia pewny montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia długowieczność i odporność na czynniki zewnętrzne.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Końcówki serii KDR spełniają wymagania normy DIN, co jest gwarancją powtarzalności wymiarowej oraz wysokiej jakości wykonania. Dzięki certyfikacji i zgodności z dyrektywami bezpieczeństwa, końcówki te mogą być stosowane w projektach wymagających najwyższego stopnia niezawodności, w tym w instalacjach przemysłowych i rozdzielnicach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KDR 35/10 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezastąpiona przy zakańczaniu żył miedzianych wielodrutowych (tzw. linki), gdzie wymagane jest połączenie śrubowe. Najczęściej wykorzystuje się ją w:

• Prefabrykacji rozdzielnic elektrycznych i szaf sterowniczych.
• Podłączaniu silników elektrycznych dużej mocy.
• Instalacjach fotowoltaicznych i systemach zasilania awaryjnego UPS.
• Budowie przyłączy energetycznych i systemów szynoprzewodów.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek rurowych miedzianych (mechanicznych, hydraulicznych lub pneumatycznych).
• Proces prasowania: Należy wykonać odpowiednią liczbę zagnieceń, zaczynając od strony oczka w kierunku izolacji przewodu.
• Moment dokręcania: Podczas montażu śrubowego M10 należy stosować klucz dynamometryczny, aby uzyskać docisk zgodny z dokumentacją techniczną zacisku lub szyny.

FAQ

• Czy końcówkę KDR 35/10 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane serii KDR są przeznaczone wyłącznie do łączenia żył miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć praski z matrycami dedykowanymi do przekroju 35 mm². Zaleca się stosowanie narzędzi marki ERGOM dla zapewnienia pełnej kompatybilności systemu.
• Czy cynowanie ma wpływ na rezystancję? Cynowanie galwaniczne chroni miedź przed śniedzieniem, co w dłuższej perspektywie czasowej zapobiega wzrostowi rezystancji przejścia na styku, utrzymując stabilność połączenia.
