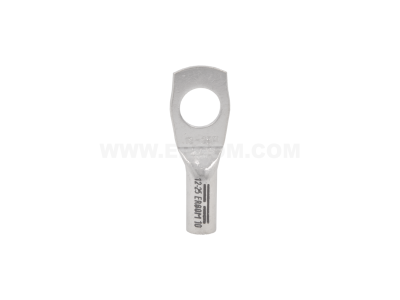

Końcówka oczkowa rurowa KDR 25/12 przekrój: 25mm2, otwór pod śrubę M12 /100 | E11KM-02020101100 Ergom

Alternatywny kod produktu: KDR 25/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 25/12 o przekroju 25 mm² i otworze pod śrubę M12 przeznaczona jest do zakańczania przewodów miedzianych. Wykonana z miedzi cynowanej, zapewnia niską rezystancję połączenia oraz odporność na korozję. Produkt oznaczony symbolem E11KM-02020101100.

• Przekrój przewodu 25 mm²: dopasowana do przewodów o tym przekroju – zapewnia pewne i trwałe połączenie bez ryzyka luzowania się w zacisku.
• Otwór pod śrubę M12: umożliwia bezpieczne mocowanie do szyn, listew zaciskowych lub innych elementów instalacji.
• Materiał – miedź cynowana: łączy wysoką przewodność elektryczną z ochroną przed utlenianiem, co wydłuża żywotność połączenia.
• Montaż przez zaciskanie: końcówkę instaluje się na przewodzie za pomocą praski z odpowiednią matrycą – gwarantuje to powtarzalną siłę docisku i stabilność elektryczną.
• Konstrukcja rurowa: ułatwia włożenie przewodu i zapobiega jego uszkodzeniu podczas zaciskania.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich obowiązujących dla końcówek kablowych (złączek oczkowych). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i jakości połączeń elektrycznych.

Zastosowanie

Końcówka oczkowa KDR 25/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wyprowadzenie przewodu o przekroju 25 mm² na złącze śrubowe M12.

• Zakańczanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Przyłączanie przewodów do szyn zbiorczych, aparatury modułowej oraz listew zaciskowych.
• Instalacje przemysłowe – łączenie przewodów w puszkach i złączach przepustowych.
• Prace serwisowe i modernizacyjne – wymiana zużytych końcówek na nowe w istniejących obwodach.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przewód o przekroju 25 mm² obciąć prostopadle, zdjąć izolację na długość odpowiadającą długości tulejki (zgodnie z dokumentacją producenta), włożyć do końcówki i zacisnąć za pomocą praski z matrycą dedykowaną dla tego przekroju. Siła docisku oraz moment dokręcenia śruby M12 powinny być zgodne z wytycznymi producenta urządzenia, do którego końcówka jest mocowana.

FAQ

• Czy końcówka nadaje się do przewodów wielożyłowych? Tak, pod warunkiem że po zdjęciu izolacji żyły są skręcone i mieszczą się w otworze końcówki. Zaciskanie należy przeprowadzić na całej długości tulejki.
• Z jakiego materiału wykonana jest końcówka? Z miedzi elektrolitycznej pokrytej cyną, co zapewnia dobrą przewodność i odporność na korozję atmosferyczną.
• Jaki jest otwór montażowy końcówki? Otwór pod śrubę M12 (średnica 12 mm) – przeznaczony do mocowania za pomocą śruby i podkładki.
