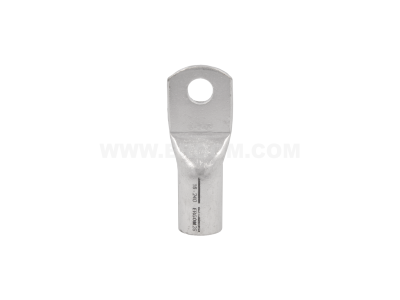

Końcówka oczkowa rurowa KDR 240/16 przekrój: 240mm2, otwór pod śrubę M16 /50 | E11KM-02020105500 Ergom

Alternatywny kod produktu: KDR 240/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 240/16 (symbol E11KM-02020105500) przeznaczona jest do zakańczania przewodów o przekroju 240 mm² i łączenia ich z elementami instalacji za pomocą śruby M16. Wykonana z miedzi pokrytej cyną, zapewnia trwałe i niskooporowe połączenie odporne na korozję. Długość 50 mm ułatwia prawidłowe zaciśnięcie praską.

• Przekrój 240 mm²: dedykowany dla silnie obciążonych kabli w rozdzielnicach głównych i instalacjach przemysłowych – pewne połączenie bez ryzyka przegrzania styków.
• Otwór montażowy M16: kompatybilny z typowymi śrubami i szynami zbiorczymi, co przyspiesza montaż i zapewnia uniwersalność zastosowania.
• Długość 50 mm: konstrukcja dostosowana do poprawnego zaciśnięcia za pomocą praski – wytrzymałość mechaniczna i niski spadek napięcia na złączu.
• Miedź cynowana: ochrona przed korozją i utlenianiem w warunkach przemysłowych, stabilna rezystancja styku przez cały okres eksploatacji.
• Zastosowanie praski: zaciśnięcie końcówki na kablu tworzy nierozłączną, trwałą i powtarzalną jakość połączenia – zgodnie z wymaganiami norm dla złączy do dużych przekrojów.

Zgodność z Normami

Końcówka oczkowa rurowa KDR 240/16 została zaprojektowana zgodnie z ogólnymi standardami jakościowymi dla miedzianych złączy instalacyjnych. Produkt posiada oznaczenie CE i może być stosowany w systemach elektroenergetycznych zgodnych z wymaganiami Unii Europejskiej oraz standardami DIN. Dokładne normy szczegółowe dostępne są w karcie katalogowej producenta.

Zastosowanie

Końcówka oczkowa rurowa znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest bezpieczne i trwałe zakończenie przewodów o dużym przekroju. Sprawdza się szczególnie w:

• zakańczaniu kabli energetycznych w rozdzielnicach głównych i podrozdzielniach przemysłowych,
• łączeniu przewodów z szynami zbiorczymi w polach transformatorowych i rozdzielczych,
• wykonywaniu połączeń w instalacjach sterowania i automatyki budynkowej, w których występują duże obciążenia prądowe (m.in. zasilanie silników, UPS, sprężarek),
• retrofittingu i modernizacji istniejących instalacji – kompatybilność z otworem M16 i standardowymi szynami.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP (minimum SEP E), po uprzednim bezwzględnym odłączeniu napięcia od instalacji. Przed zaciśnięciem należy zdjąć izolację z przewodu na odpowiednią długość (zgodnie z danymi producenta praski). Stosować wyłącznie praskę z matrycą dobraną do przekroju 240 mm². Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia (próba pociągowa). Montaż złącza śrubą M16 powinien odbywać się z użyciem kluczy dynamometrycznych – moment dokręcania według instrukcji producenta. Przekrój przewodu musi być dobrany do obciążenia prądowego oraz zabezpieczeń nadprądowych w obwodzie.

FAQ

• Czy końcówka KDR 240/16 nadaje się do przewodów aluminiowych? Końcówka wykonana jest z miedzi cynowanej – przeznaczona wyłącznie do przewodów miedzianych. W przypadku przewodów aluminiowych należy stosować końcówki bimetaliczne lub dedykowane złączki z pastą ochronną.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M16 – średnica nominalna 16 mm. Umożliwia mocowanie na szynie zbiorczej lub listwie zaciskowej za pomocą śruby M16 z podkładką.
• Czy trzeba stosować plombowanie termokurczliwe po zaciśnięciu? Nie jest to obowiązkowe, ale w środowiskach agresywnych (wysoka wilgotność, chemikalia) zaleca się założenie rurki termokurczliwej lub taśmy samowulkanizującej dla dodatkowej ochrony przed korozją.
