Końcówka oczkowa rurowa KDR 240/12 przekrój: 240mm2, otwór pod śrubę M12 /50 | E11KM-02020105300 Ergom

Alternatywny kod produktu: KDR 240/12 (50 SZT.)

Opis i Kluczowe Cechy

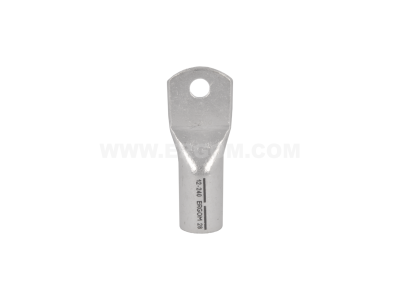

Końcówka oczkowa rurowa KDR 240/12 (symbol E11KM-02020105300) przeznaczona jest do zakańczania przewodów o przekroju 240 mm² i łączenia ich z elementami instalacji za pomocą śruby M12. Wykonana z miedzi pokrytej cyną, zapewnia trwałe i niskorezystancyjne połączenie elektryczne. Montaż odbywa się przez zaciskanie odpowiednią praską.

• Przekrój 240 mm²: umożliwia zakańczanie przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających.
• Otwór pod śrubę M12: zapewnia kompatybilność z typowymi połączeniami śrubowymi w rozdzielnicach, szynach zbiorczych i aparaturze.
• Materiał: miedź cynowana: łączy doskonałą przewodność elektryczną z odpornością na korozję, co wydłuża żywotność połączenia.
• Montaż przez zaciskanie: gwarantuje pewne mechanicznie i elektrycznie połączenie bez ryzyka poluzowania się w czasie eksploatacji.
• Konstrukcja rurowa: ułatwia prawidłowe osadzenie na przewodzie i równomierne przenoszenie siły zacisku.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Wykonany zgodnie ze standardami branżowymi dla końcówek kablowych.

Zastosowanie

Końcówka oczkowa KDR 240/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i niskorezystancyjne zakończenie przewodów o dużym przekroju, szczególnie w instalacjach przemysłowych i energetycznych.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów z szynami zbiorczymi w szafach sterowniczych i rozdzielczych.
• Przyłącza transformatorów, aparatury łączeniowej i odbiorników dużej mocy.
• Instalacje w elektrowniach, zakładach przemysłowych oraz infrastrukturze energetycznej.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Końcówkę należy zacisnąć na odizolowanym przewodzie przy użyciu praski hydraulicznej lub mechanicznej dostosowanej do przekroju 240 mm². Przekrój przewodu musi być zgodny przeznaczeniem końcówki. Siłę zacisku oraz moment dokręcania śruby M12 należy dobierać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy końcówka KDR 240/12 jest izolowana? Nie, jest to końcówka nieizolowana, przeznaczona do zaciskania bezpośrednio na przewodzie. Po zamontowaniu zaleca się zastosowanie dodatkowej izolacji lub osłony, jeśli wymaga tego specyfika instalacji.
• Jakim narzędziem należy zaciskać tę końcówkę? Do montażu wymagana jest praska hydrauliczna lub mechaniczna z odpowiednią matrycą dla przekroju 240 mm² i końcówek rurowych. Nie zaleca się lutowania, ponieważ może to osłabić połączenie mechaniczne.
• Jaki przewód można zakończyć tą końcówką? Końcówka jest dedykowana do przewodów miedzianych o przekroju 240 mm². Przed montażem należy dokładnie odizolować koniec przewodu na długość odpowiadającą głębokości rurki.
