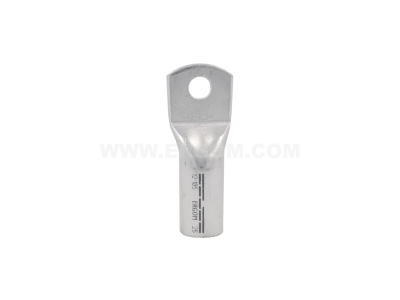

Końcówka oczkowa rurowa KDR 185/12 przekrój: 185mm2, otwór pod śrubę M12 /50 | E11KM-02020104800 Ergom

Alternatywny kod produktu: KDR 185/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 185/12 (symbol E11KM-02020104800) przeznaczona jest do zakańczania przewodów o przekroju 185 mm² i łączenia ich z elementami instalacji za pomocą śruby M12. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję elektryczną oraz odporność na korozję. Długość 50 mm umożliwia stabilne osadzenie w zaciskach praski.

• Przekrój 185 mm²: przeznaczona do przewodów o dużym przekroju, stosowanych w instalacjach energetycznych o znacznym obciążeniu prądowym.
• Otwór pod śrubę M12: kompatybilna z typowymi szynami, listwami zaciskowymi i aparaturą modułową wyposażoną w śruby M12.
• Długość 50 mm: optymalna do pewnego zaciskania i montażu w ograniczonej przestrzeni rozdzielnic.
• Miedź cynowana: redukuje przejściową rezystancję styku oraz chroni przed utlenianiem, co podnosi trwałość połączenia.
• Montaż przez zaciskanie praską: gwarantuje powtarzalną siłę docisku i mechaniczną wytrzymałość połączenia.

Zgodność z Normami

Końcówka KDR 185/12 spełnia wymagania europejskich norm konstrukcyjnych dla końcówek kablowych. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami UE. Montaż zgodny z zaleceniami producenta zapewnia trwałość i bezpieczeństwo użytkowania.

Zastosowanie

Końcówka oczkowa rurowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodów o dużym przekroju – głównie w energetyce zawodowej i przemysłowej.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Łączenie przewodów z szynami zbiorczymi, listwami zaciskowymi oraz stycznikami i wyłącznikami o przyłączach śrubowych M12.
• Instalacje fotowoltaiczne – łączenie przewodów DC w skrzynkach połączeniowych.
• Węzły zasilające w maszynach i urządzeniach przemysłowych o dużym poborze prądu.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed zaciskaniem należy odizolować przewód na odpowiednią długość i wybrać właściwą matrycę praski (zalecane narzędzie zgodne z profilem końcówki). Zacisk należy wykonać jednym, pełnym skokiem praski. Po zamontowaniu sprawdź wytrzymałość mechaniczną połączenia – końcówka nie powinna obracać się ani przesuwać na przewodzie.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka KDR 185/12 wykonana jest z miedzi elektrolitycznej pokrytej warstwą cyny, co zapewnia doskonałe przewodnictwo oraz ochronę przed korozją.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę ma średnicę M12 (12 mm), co jest standardem dla wielu szyn i zacisków w energetyce.
• Czy końcówkę można montować bez praski? Nie – końcówka przeznaczona jest wyłącznie do zaciskania przy użyciu odpowiedniej praski hydraulicznej lub mechanicznej. Montaż bez praski może skutkować luźnym połączeniem i zwiększoną rezystancją, co grozi przegrzaniem.
