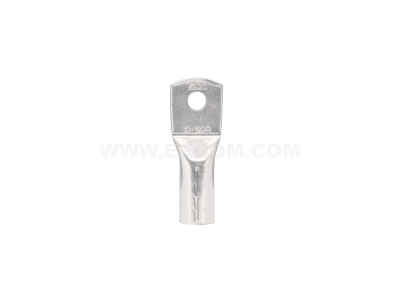

Końcówka oczkowa rurowa KDR 150/16 przekrój: 150mm2, otwór pod śrubę M16 /50 | E11KM-02020104500 Ergom

Alternatywny kod produktu: KDR 150/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 150/16 (symbol E11KM-02020104500) przeznaczona jest do zakańczania przewodów o przekroju 150 mm² i łączenia ich z elementami instalacji za pomocą śruby M16. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku oraz odporność na korozję. Montaż przez zaciśnięcie praską gwarantuje trwałe i pewne połączenie mechaniczne oraz elektryczne.

• Przekrój przewodu 150 mm²: umożliwia bezpieczne zakończenie grubych kabli w obwodach o dużym obciążeniu prądowym, minimalizując spadki napięcia.
• Otwór pod śrubę M16: pasuje do standardowych śrub i sworzni o średnicy 16 mm, co ułatwia montaż na szynach, listwach lub zaciskach aparatury.
• Miedź cynowana: doskonałe przewodnictwo elektryczne połączone z ochroną przed utlenianiem i wpływem wilgoci, wydłuża żywotność połączenia.
• Zaciskanie praską: eliminuje ryzyko poluzowania się końcówki podczas eksploatacji, zapewnia powtarzalną jakość połączenia zgodnie z zaleceniami producenta.
• Konstrukcja rurowa (oczkowa): przeznaczona do łączenia z podkładkami i nakrętkami, umożliwia łatwe demontowanie w razie potrzeby.

Zgodność z Normami

Końcówka KDR 150/16 została wyprodukowana zgodnie z wymaganiami jakościowymi obowiązującymi w branży elektroinstalacyjnej. Posiada certyfikat CE oraz spełnia wymogi norm europejskich dotyczących złącz kablowych. Stosowanie odpowiedniej praski i przestrzeganie instrukcji producenta gwarantuje zachowanie parametrów elektrycznych i mechanicznych.

Zastosowanie

Końcówka oczkowa doskonale sprawdza się wszędzie tam, gdzie wymagane jest trwałe, przewidywalne połączenie przewodu z punktem odbioru lub rozdzielni. Dzięki dużemu przekrojowi i rozmiarowi otworu znajduje zastosowanie w instalacjach o znacznym obciążeniu prądowym.

• Przyłączanie kabli zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zakończenie przewodów w obwodach maszyn przemysłowych, silników i urządzeń dużej mocy.
• Montaż w systemach uziemiających i połączeniach wyrównawczych (przy odpowiednim doborze przekroju do wymogów ochrony przeciwporażeniowej).
• Łączenie przewodów z aparaturą modułową (wyłączniki, styczniki) przy użyciu śrub M16 w zaciskach lub listwach przyłączeniowych.

Wskazówki Montażowe

Instalację i zaciskanie końcówki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Końcówkę montuje się za pomocą odpowiedniej praski (hydraulicznej lub mechanicznej) zgodnie z zaleceniami producenta narzędzia – zbyt mała siła zacisku pogarsza przewodność, a zbyt duża może uszkodzić końcówkę. Przekrój przewodu musi dokładnie odpowiadać wartości 150 mm². Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia. Śrubę M16 dokręcaj momentem zalecanym przez producenta urządzenia, do którego końcówka jest przykręcana. Prace wykonuj w suchych warunkach, unikając zabrudzenia powierzchni styku.

FAQ

• Z jakiego materiału wykonana jest końcówka KDR 150/16? Końcówka jest wykonana z miedzi pokrytej warstwą cyny. Miedź zapewnia wysoką przewodność, a cyna chroni przed korozją i ułatwia lutowanie (w razie potrzeby).
• Czy do montażu potrzebuję specjalnego narzędzia? Tak, końcówkę należy zaciągnąć za pomocą praski (hydraulicznej lub mechanicznej) przystosowanej do przekrojów 150 mm². Nie wolno stosować młotka, szczypiec ani innych narzędzi ręcznych – może to uszkodzić końcówkę i obniżyć jakość połączenia.
• Czy końcówka nadaje się do stosowania w instalacjach niskiego napięcia? Tak, końcówka KDR 150/16 jest przeznaczona do przewodów w instalacjach nn. Należy jednak dobrać odpowiednio przekrój kabla do prądu obciążenia i warunków środowiskowych. Otwór M16 umożliwia zastosowanie w typowych zaciskach śrubowych aparatury modułowej i rozdzielnic.
