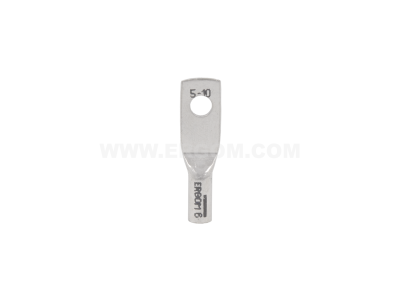

Końcówka oczkowa rurowa KDR 10/5 przekrój: 10mm2, otwór pod śrubę M5 | E11KM-02020100100 Ergom

Alternatywny kod produktu: KDR 10/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 10/5 (symbol E11KM-02020100100) przeznaczona jest do trwałego i pewnego przyłączania przewodów o przekroju 10 mm² do zacisków śrubowych z gwintem M5. Jej konstrukcja gwarantuje niską rezystancję połączenia oraz odporność na wibracje, co przekłada się na bezpieczeństwo i niezawodność instalacji elektrycznych.

• Przekrój przewodu 10 mm²: dedykowana do przewodów o znacznym przekroju, stosowanych w obwodach silnoprądowych i zasilających, co zapewnia odpowiednią obciążalność prądową.
• Otwór pod śrubę M5: pasuje do standardowych zacisków śrubowych aparatury modułowej, szyn zbiorczych i listew przyłączeniowych, ułatwiając montaż i demontaż.
• Konstrukcja rurowa (KDR): umożliwia łatwe wprowadzenie odizolowanego przewodu i pewne zaciśnięcie bez ryzyka uszkodzenia żył, minimalizując rezystancję przejścia.
• Zastosowanie w instalacjach przemysłowych: odporna na obciążenia mechaniczne i temperaturowe typowe dla szaf sterowniczych i rozdzielnic.
• Symbol E11KM-02020100100: pełna identyfikacja produktu w katalogu, ułatwiająca zamówienia i kompletację.

Zgodność z Normami

Końcówka spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo użytkowania i zgodność z obowiązującymi dyrektywami. Produkt został wyprodukowany zgodnie z procesem zapewniającym powtarzalną jakość.

Zastosowanie

Końcówka oczkowa rurowa KDR 10/5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu o przekroju 10 mm² z zaciskiem śrubowym M5. Idealnie sprawdza się w:

• Montażu przewodów w rozdzielnicach i szafach sterowniczych – przyłączanie do aparatury modułowej (wyłączniki, styczniki, przełączniki).
• Podłączeniu kabli zasilających do szyn zbiorczych i listew przyłączeniowych w instalacjach przemysłowych.
• Wykonywaniu połączeń w systemach automatyki budynkowej – puszki przyłączeniowe, tablice rozdzielcze.
• Pracach serwisowych i modernizacyjnych, gdzie konieczna jest wymiana końcówek na przewodach o dużym przekroju.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia. Należy:

• Odizolować przewód na długość zgodną z zaleceniami producenta końcówki.
• Wprowadzić odizolowaną żyłę w otwór końcówki rurowy.
• Zacisnąć końcówkę za pomocą dedykowanych szczęk zaciskowych odpowiednich dla przekroju 10 mm², z siłą i momentem zgodnym z dokumentacją.
• Sprawdzić poprawność zaciśnięcia (brak luzów, odpowiednia głębokość).
• Dokręcić śrubę M5 momentem podanym przez producenta aparatu do którego podłączamy – nie przekraczać dopuszczalnych wartości.

Przed pracami bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Z jakiego materiału wykonana jest końcówka? W dostępnych danych nie podano składu materiałowego. Typowo końcówki oczkowe rurowe produkowane są z miedzi elektrolitycznej i poddawane cynowaniu, co zapewnia niską rezystancję i odporność na korozję. Dla pewności zalecamy sprawdzenie karty katalogowej producenta.
• Czy końcówka pasuje do przewodu o przekroju 10 mm² z izolacją? Tak, konstrukcja rurowa umożliwia wprowadzenie odizolowanej żyły o przekroju 10 mm² przed zaciśnięciem. Należy jednak dobierać końcówkę do konkretnego typu przewodu (miedzianego, wielodrutowego lub linki).
• Czy mogę użyć zwykłych kombinerków do zaciśnięcia? Nie. Do prawidłowego zaciśnięcia końcówki niezbędne są dedykowane szczęki zaciskowe z odpowiednią matrycą dla przekroju 10 mm². Użycie niewłaściwych narzędzi może skutkować słabym połączeniem, przegrzewaniem i ryzykiem pożaru.
