Końcówka oczkowa rurowa Cu, KORO 70/8 przekrój: 70mm2, otwór pod śrubę M8 /100 | E11KM-01020203100 Ergom

Alternatywny kod produktu: KORo 70/8 (100 SZT.)

Opis i Kluczowe Cechy

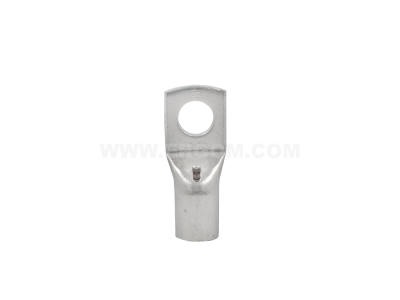

Końcówka oczkowa rurowa KORO 70/8 (symbol E11KM-01020203100) to miedziany element łączeniowy przeznaczony do zakańczania przewodów o przekroju 70 mm². Otwór montażowy M8 umożliwia pewne przykręcenie do szyny, zacisku lub innego odbiornika. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję, co przekłada się na trwałe i bezpieczne połączenie elektryczne.

• Przekrój 70 mm²: dedykowana do przewodów o dużym przekroju – gwarantuje minimalne straty mocy i pewny przepływ prądu bez ryzyka przegrzania miejsca łączenia.
• Otwór M8: uniwersalny rozmiar pasujący do typowych śrub i szyn przyłączeniowych – ułatwia montaż w rozdzielnicach i szafach sterowniczych.
• Miedź cynowana: powłoka cyny chroni przed utlenianiem i korozją, zwiększając trwałość połączenia nawet w środowiskach o podwyższonej wilgotności.
• Konstrukcja rurowa: po zaciśnięciu odpowiednią praską tworzy jednolitą, wytrzymałą mechaniczną opaskę na przewodzie – odporną na wibracje i naprężenia.
• Precyzyjne wymiary: produkcja zgodna z tolerancjami zapewniającymi powtarzalność parametrów – idealna do profesjonalnych instalacji wymagających niezawodności.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymaganiami dla końcówek kablowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących dyrektyw unijnych. Nie podano konkretnych numerów norm w danych katalogowych – zaleca się stosowanie zgodnie z dobrą praktyką inżynierską oraz instrukcją montażu producenta.

Zastosowanie

Końcówka oczkowa KORO 70/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu o dużym przekroju – zarówno w instalacjach przemysłowych, jak i budynkowych.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach – przyłącze do szyn zbiorczych lub zacisków aparatury.
• Łączenie kabli w szafach sterowniczych i automatyce – do styczników, wyłączników silnikowych lub zacisków przyłączeniowych.
• Instalacje fotowoltaiczne – przyłączanie przewodów DC do inwerterów i listew przyłączeniowych (z zachowaniem odpowiednich norm odległości i zabezpieczeń).
• Systemy uziemiające i połączenia wyrównawcze – wykorzystanie otworu M8 do montażu na szynie uziemiającej.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciśnięciem należy zdjąć izolację z przewodu na odpowiednią długość (zgodnie z dokumentacją producenta). Do zaciskania używać wyłącznie praski z dedykowanymi matrycami do przekroju 70 mm² – gwarantuje to wymaganą siłę docisku i trwałość połączenia. Przekrój przewodu musi być dobrany do obciążalności prądowej obwodu. Po zaciśnięciu sprawdzić wzrokowo, czy oplot nie jest uszkodzony, a końcówka osadzona prosto.

FAQ

• Czy końcówka jest gotowa do montażu, czy wymaga dodatkowej obróbki? Końcówka jest fabrycznie wyprodukowana z miedzi cynowanej i nie wymaga dodatkowej obróbki przed zaciśnięciem. Należy jedynie usunąć izolację przewodu na odpowiednią długość i zacisnąć praską.
• Jaki materiał zastosowano – miedź beztlenowa czy zwykła? Producent nie precyzuje rodzaju miedzi; w opisie wskazano jedynie „miedź pokrytą cyną”. W standardowych końcówkach stosuje się miedź elektrolityczną o wysokiej przewodności – informacja ta pochodzi z ogólnej wiedzy branżowej, a nie z danych katalogowych.
• Czy końcówka nadaje się do przewodów linkowych i drutowych? Tak, przeznaczona jest zarówno do przewodów jednożyłowych, jak i wielożyłowych o przekroju 70 mm², o ile są one zgodne z wymiarami wewnętrznymi końcówki. W przypadku przewodów linkowych zaleca się użycie tulejki kablowej zamiast bezpośredniego zaciskania – należy sprawdzić instrukcję producenta.
