Końcówka oczkowa rurowa Cu, KORO 70/10 przekrój: 70mm2, otwór pod śrubę M10 /100 | E11KM-01020203200 Ergom

Alternatywny kod produktu: KORo 70/10 (100 SZT.)

Opis i Kluczowe Cechy

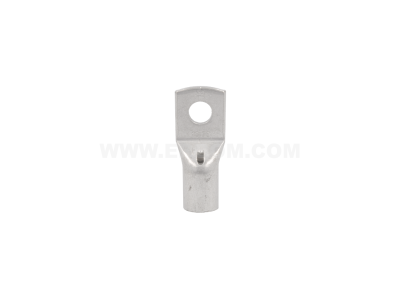

Końcówka oczkowa rurowa KORO o symbolu E11KM-01020203200 przeznaczona jest do zakańczania przewodów miedzianych o przekroju 70 mm². Dzięki otworowi pod śrubę M10 umożliwia bezpieczne i stabilne łączenie przewodów z szynami zbiorczymi, zaciskami aparatury czy listwami przyłączeniowymi. Wykonana z miedzi pokrytej cyną zapewnia odporność na korozję i niską rezystancję styku.

• Przekrój przewodu 70 mm²: dedykowana do dużych obciążeń prądowych – gwarantuje pewne połączenie bez nadmiernego nagrzewania się w instalacach przemysłowych i rozdzielnicach głównych.
• Otwór montażowy M10: pasuje do standardowych śrub i szyn zbiorczych, co ułatwia szybki i powtarzalny montaż.
• Miedź cynowana (CuSn): powłoka cyny chroni przed utlenianiem i korozją, zachowując niską rezystancję styku przez cały okres eksploatacji.
• Konstrukcja rurowa (oczkowa): umożliwia zaciskanie na przewodzie za pomocą praski hydraulicznej lub mechanicznej, tworząc trwałe połączenie nierozłączne.
• Wykonanie zgodne z normami branżowymi: produkt spełnia wymagania dotyczące jakości połączeń elektrycznych w instalacjach niskiego napięcia.

Zgodność z Normami

Końcówka oczkowa KORO E11KM-01020203200 została wyprodukowana zgodnie z europejskimi standardami oraz posiada certyfikat CE. Produkt odpowiada wymaganiom normy DIN oraz ogólnym przepisom dotyczącym złączek kablowych stosowanych w instalacjach elektrycznych. Dokładne numery norm nie zostały wskazane przez producenta, jednak wyrób przeznaczony jest do zastosowań zgodnych z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Końcówka oczkowa rurowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu z elementem instalacji. Sprawdza się zarówno w rozdzielnicach głównych, jak i w przemysłowych szafach sterowniczych.

• Przyłączanie przewodów o przekroju 70 mm² do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli z zaciskami aparatury modułowej (wyłączniki, styczniki, bezpieczniki) w instalacach przemysłowych.
• Wykonywanie połączeń w systemach dystrybucji energii elektrycznej o dużych obciążeniach, np. w halach produkcyjnych, centrach danych.
• Stosowanie w instalacjach fotowoltaicznych i magazynach energii, gdzie wymagane są niezawodne połączenia dla prądów stałych.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Do zaciskania zaleca się stosowanie praski hydraulicznej lub mechanicznej z odpowiednią matrycą dostosowaną do przekroju 70 mm². Po zaciśnięciu należy sprawdzić mechanicznie trwałość połączenia oraz ciągłość elektryczną. Przekrój przewodu musi być zgodny z parametrami końcówki – 70 mm². Podczas dokręcania śruby M10 należy używać momentu dokręcania zgodnie z dokumentacją techniczną urządzenia, do którego podłączana jest końcówka.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka wykonana jest z miedzi pokrytej cyną (CuSn), co zapewnia odporność na korozję i niską rezystancję przejścia.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę ma średnicę 10 mm (M10), co jest standardem dla połączeń śrubowych w rozdzielnicach i na szynach zbiorczych.
• Czy do montażu potrzebuję specjalnych narzędzi? Tak, końcówkę należy zaciśnąć na przewodzie za pomocą praski (hydraulicznej lub mechanicznej) z matrycą odpowiednią dla przekroju 70 mm². Nie zaleca się lutowania ani łączenia bez zaciskania.
