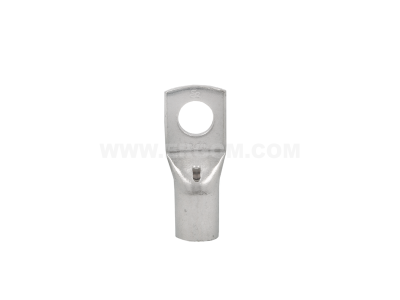

Końcówka oczkowa rurowa Cu KORO 4/4 przekrój: 4mm2, otwór pod śrubę M4 (opak 100szt) | E11KM-01020199760 Ergom

Alternatywny kod produktu: KORo 4/4 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KORO 4/4 o symbolu E11KM-01020199760 to miedziana końcówka do przewodów o przekroju 4 mm² z otworem pod śrubę M4. Dzięki wysokiej czystości miedzi zapewnia doskonałą przewodność elektryczną i niską rezystancję połączenia. Produkt przeznaczony do zaciskania na przewodach wielodrutowych, pakowany w opakowanie zbiorcze 100 sztuk – idealne rozwiązanie do zastosowań przemysłowych i instalacyjnych.

• Przekrój przewodu 4 mm²: dedykowany do przewodów o tym przekroju, co gwarantuje optymalne dopasowanie i pewność połączenia bez ryzyka luzów.
• Otwór pod śrubę M4: uniwersalny wymiar montażowy, kompatybilny z popularnymi śrubami M4 – ułatwia szybki i solidny montaż w listwach zaciskowych, szynach lub na płytach montażowych.
• Materiał: miedź (Cu): wysoka przewodność elektryczna i odporność na korozję – zapewnia stabilność połączenia w długim okresie eksploatacji.
• Wykonanie rurowe (tulejka): konstrukcja umożliwia równomierne zaciskanie na całym obwodzie przewodu, minimalizując ryzyko uszkodzenia żył i zapewniając niski spadek napięcia.
• Opakowanie 100 sztuk: ekonomiczne i wygodne w magazynowaniu – idealne do profesjonalnych instalacji, gdzie potrzebna jest odpowiednia liczba końcówek na jednym projekcie.

Zgodność z Normami

Końcówki oczkowe KORO spełniają wymagania europejskich norm dotyczących końcówek kablowych stosowanych w instalacjach elektrycznych. Produkt posiada oznaczenie CE i jest przeznaczony do użytku zgodnie z zasadami sztuki instalacyjnej. W przypadku braku podanych konkretnych norm w dokumentacji producenta, zaleca się stosowanie zgodnie z ogólnymi wytycznymi dotyczącymi końcówek miedzianych (np. DIN 46237 lub równoważne).

Zastosowanie

Miedziane końcówki oczkowe rurowe są niezbędnym elementem każdej instalacji elektrycznej – służą do trwałego i pewnego łączenia przewodów z zaciskami śrubowymi w różnych urządzeniach i rozdzielnicach.

• Montaż przewodów w rozdzielnicach głównych i podrozdzielniach – połączenia z wyłącznikami, bezpiecznikami, stycznikami.
• Podłączanie przewodów do szyn zbiorczych i listew zaciskowych w szafach sterowniczych.
• Instalacje w aparaturze modułowej na szynie TH35 – łączenie przewodów z zaciskami przycisków, przełączników, wyłączników.
• Prace instalacyjne i serwisowe w budynkach przemysłowych, handlowych i mieszkalnych – wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie śrubowe.

Wskazówki Montażowe

Montaż końcówek oczkowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i kwalifikacje w zakresie prac elektrycznych. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Do zaciskania stosuj odpowiednie narzędzia (zaciskarka ręczna lub hydrauliczna) z wkładkami dopasowanymi do przekroju 4 mm². Po zaciśnięciu sprawdź wizualnie poprawność połączenia – tulejka powinna być równomiernie zgnieciona, bez uszkodzeń izolacji. Przed dokręcaniem śruby M4 upewnij się, że końcówka jest osadzona płasko na zacisku. Moment dokręcania dobierz zgodnie z dokumentacją urządzenia lub producenta listwy zaciskowej. Przekrój przewodu musi być zgodny z danymi obciążenia prądowego obwodu.

FAQ

• Czy końcówka jest wykonana z miedzi litej czy z miedzi beztlenowej? Końcówka jest wykonana z miedzi (Cu) o wysokiej czystości, przeznaczonej do zaciskania. W danych producenta nie określono dodatkowych parametrów materiału, jednak standardowo stosuje się miedź elektrolityczną odpowiednią do celów elektrycznych.
• Jaki jest stopień ochrony (IP) końcówki? Końcówka oczkowa jako element połączeniowy nie posiada własnego stopnia ochrony. O stopniu ochrony całego złącza decyduje obudowa lub rozdzielnica, w której jest montowana. Standardowo w suchych pomieszczeniach stosuje się IP20.
• Czy końcówka nadaje się do przewodów linkowych i drutowych? Końcówka rurowa KORO 4/4 jest przeznaczona do przewodów miedzianych wielodrutowych (linki) o przekroju 4 mm². W przypadku przewodów jednodrutowych (drut) zaleca się stosowanie końcówek dedykowanych do tego typu żył.
