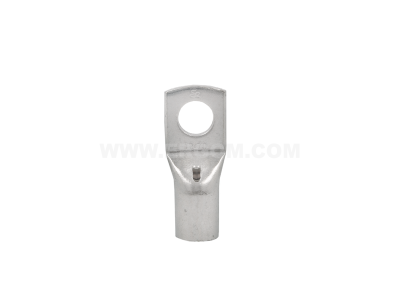

Końcówka oczkowa rurowa Cu, KORO 240/12 przekrój: 240mm2, otwór pod śrubę M12 /50 | E11KM-01020206100 Ergom

Alternatywny kod produktu: KORo 240/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu z serii KORO 240/12 o symbolu E11KM-01020206100 przeznaczona do trwałego i bezpiecznego przyłączania przewodów miedzianych o przekroju 240 mm². Dzięki otworowi pod śrubę M12 i długości całkowitej 50 mm umożliwia pewne połączenie z szynami zbiorczymi, listwami zaciskowymi oraz innymi elementami instalacji elektrycznej. Wykonana z miedzi zapewnia niską rezystancję styku i odporność na korozję.

• Przekrój 240 mm²: Możliwość podłączenia przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających o znacznym obciążeniu prądowym.
• Otwór pod śrubę M12: Kompatybilność z typowymi szynami i zaciskami o średnicy 12 mm – łatwy montaż w rozdzielnicach i stacjach transformatorowych.
• Długość 50 mm: Wystarczająca powierzchnia zacisku do uzyskania niskiej rezystancji przejścia oraz stabilnego połączenia mechanicznego.
• Materiał – miedź Cu: Doskonałe przewodnictwo elektryczne oraz odporność na utlenianie i środowisko agresywne – długa żywotność połączenia.
• Budowa rurowa: Łatwe wprowadzenie i zaciskanie końcówki na przewodzie – powtarzalna jakość połączenia przy użyciu odpowiednich narzędzi.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z wymaganiami europejskimi oraz standardem DIN. Posiada oznaczenie CE. Produkt spełnia wymogi dotyczące wyrobów do łączenia przewodów miedzianych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa KORO 240/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu o dużym przekroju z elementami rozdzielczymi.

• Podłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Łączenie kabli w stacjach transformatorowych i złączach kablowych.
• Montaż na listwach zaciskowych lub aparaturze modułowej wymagającej przyłącza śrubowego M12.
• Instalacje przemysłowe oraz energetyczne, w których występują obciążenia prądowe do 240 mm² przekroju żyły.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Do zaciskania stosować dedykowane narzędzia (tzw. zaciskarki hydrauliczne lub mechaniczne) z matrycami odpowiednimi dla przekroju 240 mm². Śrubę M12 dokręcać momentem zalecanym przez producenta aparatury, do której przyłączana jest końcówka. Przekrój podłączanego przewodu musi być zgodny z przekrojem końcówki (240 mm²). Połączenie należy okresowo sprawdzać pod kątem luzów i wzrostu temperatury.

FAQ

• Czy końcówka nadaje się do przewodów aluminiowych? Nie. Końcówka przeznaczona jest wyłącznie do przewodów miedzianych (Cu). Do przewodów aluminiowych należy stosować końcówki bimetalowe lub aluminiowe, aby uniknąć korozji galwanicznej.
• Jaka jest długość całkowita końcówki? Długość całkowita wynosi 50 mm. Średnica rurowej części zaciskowej jest dostosowana do przekroju 240 mm² – szczegółowe wymiary znajdują się w karcie katalogowej producenta.
• Czy końcówka wymaga specjalnego narzędzia do montażu? Tak, do prawidłowego zaciskania konieczne jest użycie zaciskarki (hydraulicznej lub mechanicznej) z odpowiednią matrycą dla przekroju 240 mm². Nie należy stosować młotka ani innych narzędzi udarowych.
