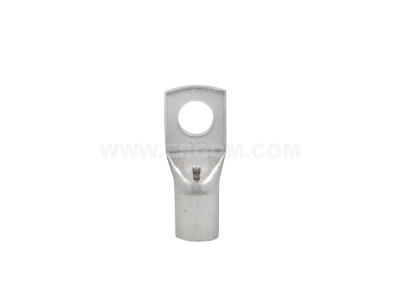

Końcówka oczkowa rurowa Cu, KORO 150/10 przekrój: 150mm2, otwór pod śrubę M10 /50 | E11KM-01020205000 Ergom

Alternatywny kod produktu: KORo 150/10 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KORO 150/10 (symbol E11KM-01020205000) to element służący do zakańczania przewodów o przekroju 150 mm² i łączenia ich z szynami, zaciskami lub innymi częściami instalacji za pomocą śruby M10. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję. Montaż odbywa się przez zaciskanie dedykowaną praską, co gwarantuje trwałe i bezpieczne połączenie mechaniczne i elektryczne.

• Przekrój 150 mm²: przeznaczona do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających o znacznym obciążeniu prądowym.
• Otwór pod śrubę M10: pasuje do standardowych szyn, zacisków i listew przyłączeniowych, ułatwiając szybki montaż.
• Miedź cynowana: materiał o wysokiej przewodności elektrycznej, dodatkowo zabezpieczony przed utlenianiem i korozją, co przedłuża żywotność połączenia.
• Wykonanie rurowe (tulejkowe): umożliwia pewne i powtarzalne zaciśnięcie na przewodzie, minimalizując ryzyko luzów i przegrzewania się złącza.

Zgodność z Normami

Końcówka oczkowa KORO 150/10 została zaprojektowana zgodnie z europejskimi standardami dotyczącymi łączników kablowych i posiada oznaczenie CE. Jej parametry – przekrój, średnica otworu oraz materiał – odpowiadają wymaganiom stawianym w instalacjach niskiego napięcia. W przypadku konkretnych norm (np. PN-EN 60228, PN-EN 61238-1) zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Końcówka oczkowa przeznaczona jest do trwałego łączenia przewodów miedzianych z elementami instalacji w rozdzielnicach, szafach sterowniczych oraz przyłączach maszyn i urządzeń.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie przewodów do szyn zbiorczych, listew przyłączeniowych i zacisków aparatury modułowej.
• Wykonywanie połączeń w instalacjach przemysłowych oraz w systemach dystrybucji energii.
• Stosowanie w obwodach wymagających pewnego i odpornego na wibracje połączenia śrubowego.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Do zaciskania należy użyć praski z odpowiednimi matrycami, zgodnie z zaleceniami producenta narzędzia. Przekrój żyły musi być zgodny z oznaczeniem na końcówce (150 mm²). Po zaciśnięciu sprawdzić siłę połączenia – nie powinno być możliwe obrócenie końcówki na przewodzie. Dokręcenie śruby M10 wykonać momentem obrotowym zalecanym w dokumentacji technicznej złącza.

FAQ

• Czy końcówka nadaje się do przewodów linkowych i drutowych? Końcówka rurowa jest dedykowana do przewodów miedzianych linkowych o przekroju 150 mm². W przypadku przewodów drutowych (jednożyłowych) również może być stosowana, ale zaleca się sprawdzenie zgodności średnicy żyły z wewnętrzną średnicą tulejki.
• Jakiego narzędzia użyć do zaciskania? Do montażu wymagana jest praska ręczna lub hydrauliczna z wymiennymi matrycami dostosowanymi do tulejek rurowych. Należy stosować matryce o profilu odpowiadającym rodzajowi końcówki (np. trapezowe lub sześciokątne) – szczegóły w instrukcji narzędzia.
• Czy końcówka wymaga dodatkowej ochrony przed korozją? Powłoka cynowa zapewnia dobrą odporność na utlenianie w warunkach normalnych (instalacje wewnątrz pomieszczeń). W środowiskach agresywnych (wysoka wilgotność, gazy korozyjne) zaleca się stosowanie dodatkowych osłon lub końcówek z podwyższoną odpornością.
