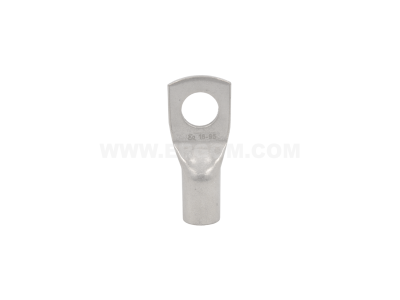

Końcówka oczkowa rurowa Cu, KOR 95/16 przekrój: 95mm2, otwór pod śrubę M16 /50 | E11KM-01020106300 Ergom

Alternatywny kod produktu: KOR 95/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu, symbol E11KM-01020106300, przeznaczona do zakańczania przewodów miedzianych o przekroju 95 mm². Otwór pod śrubę M16 umożliwia łatwe łączenie z szyną, listwą zaciskową lub innym elementem instalacji. Wykonana z miedzi pokrytej cyną, zapewnia odporność na korozję i niską rezystancję styku. Montaż poprzez zaciskanie praską gwarantuje wytrzymałe mechanicznie i elektrycznie połączenie.

• Przekrój przewodu 95 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – gwarantuje niskie straty mocy i bezpieczne przewodzenie wysokich prądów.
• Otwór pod śrubę M16: kompatybilność z popularnymi śrubami montażowymi, co ułatwia instalację na szynach, listwach zaciskowych oraz w aparaturze rozdzielnicowej.
• Materiał – miedź cynowana: cynowanie chroni przed korozją i utlenianiem, a miedź zapewnia doskonałą przewodność elektryczną oraz stabilność połączenia w długim okresie eksploatacji.
• Montż przez zaciskanie praską: profesjonalne zaciśnięcie odpowiednią praską (narzędziem zaciskowym) tworzy trwałe, nierozłączne połączenie – eliminuje ryzyko obluzowania pod wpływem wibracji i obciążeń.
• Konstrukcja rurowa oczkowa: powierzchnia styku z śrubą jest optymalnie duża, co minimalizuje rezystancję przejścia i równomiernie rozkłada siłę docisku.

Zgodność z Normami

Końcówka oczkowa wykonana jest zgodnie z wymaganiami ogólnie przyjętych standardów dla złączek kablowych stosowanych w instalacjach elektrycznych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Ze względu na charakter aplikacji zaleca się stosowanie wyłącznie w instalacjach projektowanych i montowanych przez wykwalifikowany personel.

Zastosowanie

Końcówka oczkowa rurowa Cu 95/16 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i trwałe zakończenie przewodu miedzianego o dużym przekroju oraz jego połączenie z elementami stacjonarnymi. Idealnie sprawdza się w:

• rozdzielnicach głównych i podrozdzielnicach – do podłączania kabli zasilających szyny zbiorcze i aparaturę modułową;
• instalacjach przemysłowych – łączenie przewodów z listwami zaciskowymi, stycznikami, wyłącznikami i bezpiecznikami o dużych obciążeniach;
• połączeniach uziemiających i ochronnych – kable o przekroju 95 mm² stosowane w szynach PE i PEN;
• systemach fotowoltaicznych i magazynów energii – duże przekroje przewodów wymagają solidnych końcówek zapewniających niskie straty.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP) po uprzednim odłączeniu napięcia od instalacji. Przed zaciśnięciem należy oczyścić przewód z izolacji na długość odpowiednią do głębokości tulejki końcówki. Użyj praski dobranej do przekroju 95 mm² oraz odpowiedniej matrycy – postępuj zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu skontroluj wizualnie, czy końcówka jest dobrze osadzona, a w przypadku połączeń śrubowych dokręć śrubę momentem zalecanym przez producenta aparatury. Bezwzględnie zachowaj odpowiedni przekrój przewodu (95 mm²) – stosowanie przewodów o innym przekroju może prowadzić do przegrzania lub poluzowania połączenia.

FAQ

• Z jakiego materiału wykonana jest końcówka E11KM-01020106300? Końcówka wykonana jest z miedzi pokrytej cyną. Miedź zapewnia doskonałą przewodność elektryczną, a cynowanie chroni przed korozją, co jest szczególnie istotne w instalacjach narażonych na wilgoć.
• Do jakich przewodów można stosować tę końcówkę? Przeznaczona jest do przewodów miedzianych o przekroju 95 mm². Może być stosowana zarówno do przewodów jednożyłowych, jak i linkowych, pod warunkiem użycia odpowiedniej praski i matrycy zapewniającej prawidłowe zaciśnięcie.
• Czy końcówkę można montować bez specjalistycznej praski? Nie – prawidłowe zaciśnięcie wymaga użycia profesjonalnej praski hydraulicznej lub ręcznej z matrycą dostosowaną do przekroju 95 mm². Niewłaściwe zaciśnięcie (np. młotkiem, kleszczami) grozi utratą wytrzymałości połączenia, wzrostem rezystancji i ryzykiem pożaru.
