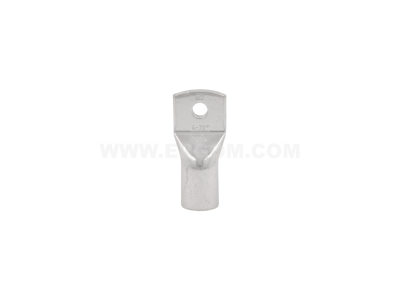

Końcówka oczkowa rurowa Cu KOR 70/6 przekrój: 70mm2, otwór pod śrubę M6 /10 | E11KM-01020105202 Ergom

Alternatywny kod produktu: KOR 70/6 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana (Cu) o oznaczeniu KOR 70/6 to element łączeniowy przeznaczony do przewodów o przekroju 70 mm². Otwór pod śrubę M6 umożliwia pewne mocowanie na szynach zbiorczych, listwach zaciskowych i aparaturze. Dzięki wykonaniu z miedzi zapewnia niską rezystancję styku oraz odporność na korozję, co przekłada się na trwałość i bezpieczeństwo połączenia.

• Przekrój 70 mm²: przeznaczony do przewodów o dużym przekroju, minimalizuje spadki napięcia i ryzyko przegrzania przy wysokich prądach.
• Otwór M6: pasuje do standardowych śrub M6, co ułatwia montaż na szynach i w puszkach zaciskowych.
• Materiał miedź (Cu): doskonała przewodność elektryczna i cieplna, odporność na utlenianie – długa żywotność połączenia.
• Końcówka oczkowa rurowa: konstrukcja umożliwia zaciskanie na przewodzie za pomocą odpowiednich narzędzi, zapewniając trwałe i powtarzalne połączenie.
• Uniwersalny format: stosowana w rozdzielnicach, szafach sterowniczych, instalacjach przemysłowych i energetycznych.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z ogólnie przyjętymi standardami branżowymi dla końcówek rurowych miedzianych. Posiada certyfikat CE, co potwierdza zgodność z wymaganiami Unii Europejskiej dotyczącymi bezpieczeństwa i jakości. Produkt spełnia typowe wymagania norm DIN w zakresie wymiarów i właściwości elektrycznych, jednak konkretne numery norm nie zostały podane w dokumentacji.

Zastosowanie

Końcówka oczkowa rurowa Cu 70/6 jest przeznaczona do profesjonalnych instalacji elektrycznych, gdzie wymagane jest pewne i niskooporowe połączenie przewodów o dużym przekroju.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montaż na listwach zaciskowych w szafach sterowniczych i automatyce przemysłowej.
• Łączenie przewodów z aparaturą modułową (wyłączniki, styczniki) o zaczepach śrubowych M6.
• Stosowanie w instalacjach energetycznych, fotowoltaicznych oraz przy budowie rozdzielnic niskiego napięcia.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciskaniem należy zdjąć izolację z przewodu na odpowiednią długość (wg dokumentacji producenta). Użyj dedykowanych narzędzi do zaciskania końcówek rurowych, aby uzyskać wymaganą siłę docisku. Moment dokręcania śruby M6 – zgodnie z zaleceniami dla danego złącza (zwykle 3–5 Nm). Przekrój przewodu musi odpowiadać 70 mm². Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka oczkowa rurowa jest przeznaczona zarówno do przewodów linkowych, jak i drutowych o przekroju 70 mm², po uprzednim odizolowaniu i ewentualnym założeniu tulejki – zaleca się stosowanie tulejek kablowych dla przewodów linkowych.
• Jaki jest stopień ochrony (IP) końcówki? Końcówka jako element łączeniowy nie ma określonego stopnia ochrony IP – jej szczelność zależy od zastosowanej obudowy lub rozdzielnicy. W standardowych warunkach montażu wewnątrz rozdzielnicy (IP20 lub wyższe) jest w pełni bezpieczna.
• Czy otwór M6 pasuje do śruby z gwintem metrycznym? Tak, otwór M6 jest przeznaczony do śrub z gwintem metrycznym M6 (średnica 6 mm, skok 1 mm). Należy używać śrub z podkładką i nakrętką zgodnie z normami.
