Końcówka oczkowa rurowa Cu, KOR 70/16 przekrój: 70mm2, otwór pod śrubę M16 /100 | E11KM-01020105700 Ergom

Alternatywny kod produktu: KOR 70/16 (100 SZT.)

Opis i Kluczowe Cechy

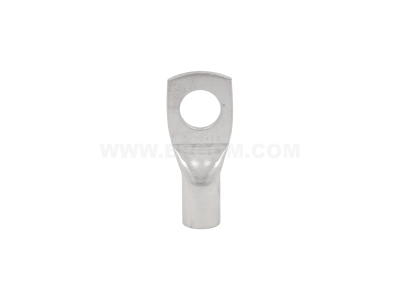

Końcówka oczkowa rurowa miedziana (Cu) typu KOR 70/16 o symbolu E11KM-01020105700 przeznaczona jest do trwałego i pewnego łączenia przewodów miedzianych o przekroju 70 mm² z szyną, zaciskiem lub innym elementem przykręcanym śrubą M16. Wykonanie z czystej miedzi gwarantuje doskonałą przewodność elektryczną i odporność na korozję. Otwór końcowy o średnicy M16 umożliwia łatwy montaż na standardowych śrubach.

• Materiał: miedź (Cu): zapewnia niską rezystancję styku, wysoką przewodność prądową oraz długotrwałą odporność na utlenianie i korozję.
• Przekrój zacisku: 70 mm²: dedykowany do przewodów o tym przekroju, co pozwala na bezpieczne przenoszenie dużych obciążeń prądowych bez ryzyka przegrzania połączenia.
• Otwór pod śrubę: M16: pasuje do standardowych śrub i szyn M16, ułatwiając szybkie i solidne przykręcenie w rozdzielnicach, szafach sterowniczych i złączach.
• Typ: końcówka oczkowa rurowa (KOR): konstrukcja rurowa umożliwia wprowadzenie przewodu na całej długości tulei, co zwiększa powierzchnię styku i siłę zacisku po zaciśnięciu.
• Długość całkowita: 100 mm: zapewnia wystarczający uchwyt przy zaciskaniu oraz odpowiedni odstęp od elementu mocującego.

Zgodność z Normami

Końcówka została wykonana zgodnie z ogólnymi wymaganiami europejskich norm dotyczących złączek kablowych oraz posiada oznaczenie CE. Produkt spełnia standardy jakościowe stosowane w instalacjach elektrycznych i energetycznych. Dokładne numery norm dostępne są u producenta.

Zastosowanie

Końcówka oczkowa KOR 70/16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i przewidywalne połączenie przewodu miedzianego o dużym przekroju z elementem przykręcanym. Sprawdza się w instalacjach przemysłowych, energetycznych i budynkowych.

• Przyłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montaż przewodów masowych i ochronnych (PE/PEN) w szafach sterowniczych i instalacjach uziemień.
• Podłączanie odbiorników dużej mocy (silniki, transformatory, piece) do zacisków przykręcanych śrubą M16.
• Wykonywanie połączeń w stacjach transformatorowych i rozdzielniach średniego napięcia (z zachowaniem odpowiednich odstępów izolacyjnych).

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Do zaciskania używać odpowiednich narzędzi (zaciskarki hydraulicznej lub mechanicznej) dobranych do przekroju 70 mm². Moment dokręcania śruby M16 oraz przekrój przewodu muszą być zgodne z dokumentacją techniczną producenta. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia i brak uszkodzeń tulei.

FAQ

• Jaki jest maksymalny prąd dla końcówki 70 mm²? Maksymalny dopuszczalny prąd zależy od przekroju przewodu, rodzaju izolacji, temperatury otoczenia i sposobu ułożenia. Dla przewodu miedzianego 70 mm² w instalacjach standardowych wartość ta wynosi zazwyczaj ok. 200-250 A (dla pojedynczego przewodu w powietrzu). Należy jednak kierować się normą PN-HD 60364-5-52 oraz danymi producenta przewodu.
• Czy końcówka nadaje się do kabli wielodrutowych? Tak, końcówka rurowa KOR jest przeznaczona do przewodów miedzianych zarówno jednodrutowych (DR), jak i wielodrutowych (LgY). Przy zaciskaniu kabli wielodrutowych zaleca się stosowanie tulejek redukcyjnych lub odpowiedniego profilu zaciskarki, aby uniknąć uszkodzenia drutów.
• Jaki jest stopień ochrony po zakończeniu montażu? Końcówka jako element łączeniowy nie posiada własnego stopnia ochrony IP. Ochrona przed dotykiem i wilgocią zależy od obudowy (rozdzielnicy, puszki), w której jest zainstalowana. Dla typowej aparatury modułowej w rozdzielnicy przyjmuje się min. IP20.
