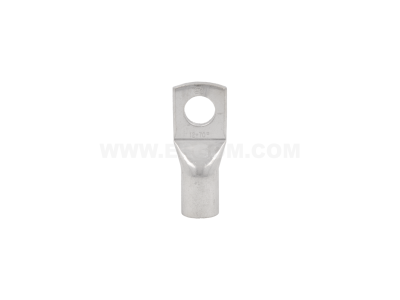

Końcówka oczkowa rurowa Cu, KOR 70/12 przekrój: 70mm2, otwór pod śrubę M12 /100 | E11KM-01020105500 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 70/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Wykonana z wysokiej jakości miedzi elektrolitycznej, końcówka charakteryzuje się doskonałą przewodnością elektryczną, co minimalizuje straty energii oraz ogranicza nagrzewanie się styku. Dodatkowa warstwa cyny naniesiona w procesie galwanicznym skutecznie chroni element przed utlenianiem i korozją, co jest kluczowe w trudnych warunkach eksploatacyjnych. Przekrój znamionowy wynoszący 70 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, a otwór pod śrubę o rozmiarze M12 gwarantuje pewne mocowanie do szyn prądowych lub zacisków aparatury.

• Materiał: Miedź cynowana galwanicznie dla maksymalnej ochrony antykorozyjnej.
• Przekrój żyły: 70 mm², dedykowany do grubych przewodów energetycznych.
• Rozmiar oczka: Otwór pod śrubę M12 zapewnia kompatybilność z szeroką gamą zacisków.
• Technologia: Wykonanie rurowe gwarantuje wysoką wytrzymałość mechaniczną połączenia.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w energetyce. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania techniczne stawiane elementom stykowym, co przekłada się na długowieczność instalacji i bezpieczeństwo przeciwpożarowe. ERGOM, jako lider w produkcji osprzętu, zapewnia powtarzalność wymiarową każdej sztuki, co jest niezbędne przy profesjonalnych odbiorach technicznych.

Zastosowanie

Końcówka KOR 70/12 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest niezastąpiona przy budowie rozdzielnic niskiego napięcia, podłączaniu transformatorów, silników elektrycznych dużej mocy oraz w systemach zasilania awaryjnego. Dzięki swojej konstrukcji idealnie nadaje się do zakańczania wielodrutowych żył miedzianych (linek), umożliwiając ich pewne połączenie z szynami prądowymi lub aparatami elektrycznymi wyposażonymi w zaciski śrubowe. Jest to standardowe rozwiązanie w automatyce przemysłowej oraz przy budowie przyłączy energetycznych.

Wskazówki Montażowe

Prawidłowy montaż końcówki jest warunkiem koniecznym dla zachowania parametrów elektrycznych połączenia. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Izolację z kabla o przekroju 70 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drutów żyły.
• Zaciskanie: Montaż należy przeprowadzić wyłącznie przy użyciu profesjonalnej praski (ręcznej, hydraulicznej lub akumulatorowej) z odpowiednio dobranymi matrycami do końcówek miedzianych o przekroju 70 mm².
• Kierunek prasowania: Zaleca się wykonywanie zaprasowań w kierunku od oczka w stronę izolacji przewodu.
• Kontrola: Po zaciśnięciu należy upewnić się, że połączenie jest sztywne, a rurka końcówki szczelnie przylega do żyły przewodu.

FAQ

• Czy końcówkę KOR 70/12 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej.
• Jaka praska jest wymagana do tego modelu? Wymagana jest praska o sile nacisku dostosowanej do przekroju 70 mm², wyposażona w matryce do końcówek rurowych miedzianych.
• Czy cynowanie wpływa na przewodność? Cynowanie nieznacznie zmienia rezystancję powierzchniową, ale jego głównym celem jest ochrona przed utlenianiem miedzi, co w dłuższej perspektywie zapewnia znacznie lepsze parametry styku niż w przypadku miedzi niepokrytej.
