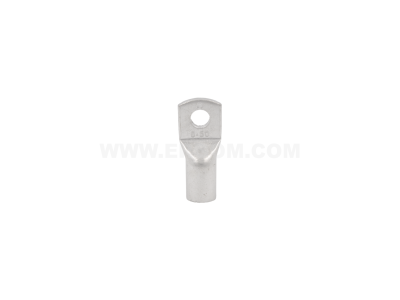

Końcówka oczkowa rurowa Cu, KOR 50/8 przekrój: 50mm2, otwór pod śrubę M8 /100 | E11KM-01020104600 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa typu KOR 50/8 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERGOM. Produkt ten służy do trwałego i bezpiecznego zakańczania żył miedzianych o przekroju znamionowym wynoszącym 50 mm². Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, co minimalizuje straty energii oraz ogranicza nagrzewanie się punktu styku. Dodatkowo, proces cynowania galwanicznego powierzchni końcówki skutecznie zabezpiecza ją przed utlenianiem i korozją, co jest kluczowe dla zachowania ciągłości parametrów elektrycznych w długofalowej eksploatacji.

• Przekrój znamionowy: 50 mm², co pozwala na stabilne przesyłanie wysokich prądów w instalacjach przemysłowych.
• Otwór pod śrubę: Rozmiar M8, umożliwiający pewne przykręcenie końcówki do szyn prądowych lub zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie, zapewniająca odporność na warunki atmosferyczne i chemiczne.
• Technologia montażu: Przeznaczona do zaprasowywania, co gwarantuje wysoką wytrzymałość mechaniczną połączenia.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami technicznymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące rezystancji stykowej oraz wytrzymałości na rozciąganie. Stosowanie końcówek ERGOM pozwala na budowę instalacji zgodnych z normami bezpieczeństwa elektrycznego, co jest niezbędne przy odbiorach technicznych obiektów przemysłowych i komercyjnych.

Zastosowanie

Końcówka KOR 50/8 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezastąpiona przy budowie rozdzielnic niskiego napięcia, podłączaniu silników elektrycznych dużej mocy oraz w systemach zasilania awaryjnego. Dzięki swojej konstrukcji, idealnie nadaje się do łączenia przewodów z szynami prądowymi oraz innymi elementami instalacji wyposażonymi w zaciski śrubowe o rozmiarze M8. Jest to rozwiązanie dedykowane dla elektryków i automatyków pracujących w sektorze przemysłowym, gdzie niezawodność połączenia jest priorytetem.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z kabla o przekroju 50 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub akumulatorowej) z odpowiednio dobranymi matrycami dedykowanymi dla końcówek rurowych o przekroju 50 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z instrukcją producenta narzędzia, zaczynając od strony oczka w kierunku izolacji kabla.
• Kontrola: Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki oraz upewnić się, że połączenie jest sztywne i nie wykazuje luzów.

FAQ

• Czy końcówkę KOR 50/8 można stosować do kabli aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki moment dokręcania śruby M8 należy zastosować? Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego przykręcana jest końcówka. Zazwyczaj dla śrub M8 w instalacjach elektrycznych przyjmuje się wartości od 15 do 22 Nm.
• Czy cynowanie wpływa na przewodność? Cynowanie nie pogarsza znacząco przewodności, natomiast drastycznie zwiększa trwałość połączenia poprzez eliminację zjawiska utleniania się miedzi na styku.
