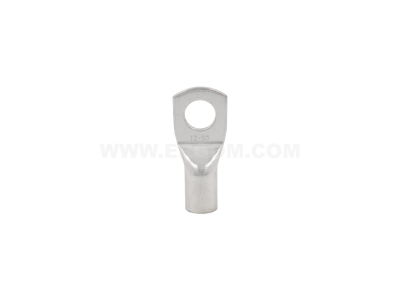

Końcówka oczkowa rurowa Cu, KOR 50/12 przekrój: 50mm2, otwór pod śrubę M12 /100 | E11KM-01020104800 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 50/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, co gwarantuje doskonałą przewodność prądową i minimalizuje straty energii na stykach. Dodatkowe pokrycie powierzchni cyną w procesie galwanicznym skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój znamionowy: Przekrój wynoszący 50 mm² pozwala na stabilne przesyłanie wysokich prądów w instalacjach elektroenergetycznych.
• Otwór pod śrubę: Rozmiar M12 umożliwia pewny montaż do szyn prądowych oraz zacisków aparatury modułowej i przemysłowej.
• Materiał: Miedź cynowana galwanicznie zapewnia optymalny balans między plastycznością podczas zaciskania a odpornością mechaniczną.
• Technologia połączenia: Przeznaczona do zaprasowywania, co gwarantuje wysoką wytrzymałość na wyrwanie i niską rezystancję przejścia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane osprzętowi miedzianemu stosowanemu w elektrotechnice. Wykonanie zgodnie ze standardami producenta ERGOM zapewnia powtarzalność wymiarową oraz kompatybilność z profesjonalnymi narzędziami do zaciskania (praskami hydraulicznymi i mechanicznymi). Zastosowanie miedzi o wysokiej czystości jest zgodne z normami dotyczącymi materiałów przewodzących stosowanych w budowie maszyn i rozdzielnic.

Zastosowanie

Końcówki typu KOR znajdują szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w energetyce zawodowej. Są niezastąpione przy zakańczaniu wielodrutowych żył kabli miedzianych, umożliwiając ich bezpieczne przykręcenie do aparatów elektrycznych, szyn zbiorczych czy zacisków transformatorów. Dzięki odporności na korozję, mogą być stosowane w instalacjach o podwyższonej wilgotności oraz w środowiskach przemysłowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki o przekroju 50 mm² należy użyć profesjonalnej praski z odpowiednio dobranymi matrycami (sześciokątnymi lub punktowymi).
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z kierunkiem od oka końcówki w stronę izolacji kabla.
• Kontrola: Po zakończeniu operacji należy zweryfikować, czy połączenie jest stabilne mechanicznie i czy żyła wypełnia całą objętość tulejki.

FAQ

• Czy końcówkę KOR 50/12 można stosować z kablami aluminiowymi? Nie, końcówki miedziane cynowane są dedykowane wyłącznie do przewodów miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki moment dokręcania śruby M12 jest zalecany? Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego mocowana jest końcówka. Standardowo dla śrub M12 w połączeniach elektrycznych przyjmuje się wartości od 40 do 60 Nm.
• Czy cynowanie wpływa na przewodność? Cynowanie nieznacznie zmienia rezystancję powierzchniową, ale jego głównym zadaniem jest ochrona przed utlenianiem miedzi, co w długim terminie zapewnia znacznie lepsze parametry styku niż w przypadku miedzi niepoddanej obróbce.
