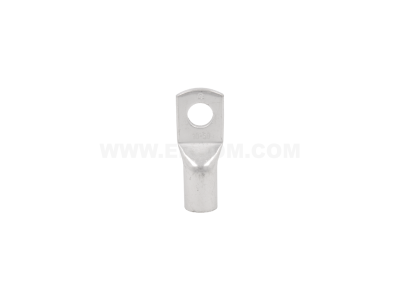

Końcówka oczkowa rurowa Cu, KOR 50/10 przekrój: 50mm2, otwór pod śrubę M10 /100 | E11KM-01020104700 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa typu KOR 50/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 50 mm², co pozwala na stabilne przesyłanie wysokich prądów w instalacjach przemysłowych i rozdzielnicach. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych. Otwór pod śrubę o rozmiarze M10 umożliwia pewny montaż do szyn prądowych lub zacisków aparatury elektrycznej.

• Materiał: Miedź cynowana galwanicznie zapewniająca ochronę antykorozyjną.
• Przekrój żyły: 50 mm², idealny do wymagających aplikacji energetycznych.
• Rozmiar oczka: Przystosowany pod śrubę M10.
• Technologia: Rurowa konstrukcja zapewniająca optymalny styk po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Końcówki ERGOM spełniają wymagania norm dotyczących osprzętu do kabli i przewodów, co potwierdza ich przydatność do stosowania w profesjonalnych instalacjach niskiego napięcia. Zastosowanie miedzi o wysokiej czystości oraz precyzyjne cynowanie są zgodne z dyrektywami ograniczającymi stosowanie substancji niebezpiecznych, co gwarantuje bezpieczeństwo użytkowania i długowieczność połączenia.

Zastosowanie

Końcówka KOR 50/10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, budowie rozdzielnic oraz w energetyce zawodowej. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), umożliwiając ich bezpieczne przykręcenie do aparatów elektrycznych, szyn zbiorczych czy rozłączników izolacyjnych. Dzięki wysokiej wytrzymałości mechanicznej, połączenie jest odporne na drgania i wstrząsy, co czyni je idealnym rozwiązaniem w przemyśle ciężkim oraz transporcie.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i minimalną rezystancję styku, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 50 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami (najlepiej o profilu sześciokątnym).
• Proces zaciskania: Końcówkę należy nasunąć na odizolowaną żyłę do oporu, a następnie wykonać zaprasowanie zgodnie z kierunkiem wskazanym przez producenta (zazwyczaj od strony oczka w kierunku izolacji).
• Kontrola: Po zaprasowaniu należy zweryfikować poprawność styku oraz upewnić się, że śruba M10 zostanie dokręcona z momentem obrotowym zgodnym ze specyfikacją zacisku urządzenia.

FAQ

1. Czy końcówkę KOR 50/10 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia przewodów miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej.

2. Jaki profil zaprasowania jest zalecany dla tej końcówki?
Dla końcówek rurowych ERGOM najczęściej zaleca się zaprasowanie sześciokątne (hexagonalne), które zapewnia najlepsze parametry elektryczne i mechaniczną trwałość połączenia.

3. Czy cynowanie wpływa na przewodność?
Cynowanie galwaniczne ma na celu ochronę miedzi przed utlenianiem. Warstwa cyny jest bardzo cienka i nie wpływa negatywnie na rezystancję połączenia, a wręcz pomaga utrzymać niską rezystancję w długim okresie czasu, zapobiegając powstawaniu tlenków miedzi.
