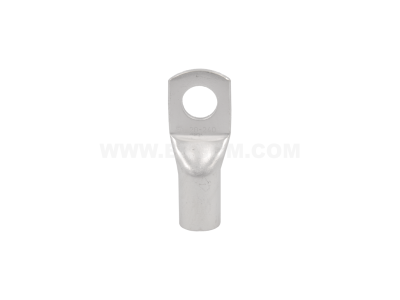

Końcówka oczkowa rurowa Cu KOR 240/20 przekrój: 240mm2, otwór pod śrubę M20 /50 | E11KM-01020108600 Ergom

Alternatywny kod produktu: KOR 240/20 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KOR 240/20 (symbol E11KM-01020108600) wykonana z miedzi, przeznaczona do przewodów o przekroju 240 mm². Wyposażona w otwór montażowy M20, umożliwia bezpieczne i przewodne przyłączanie kabli w instalacjach o dużych obciążeniach. Dzięki zastosowaniu wysokiej jakości miedzi zapewnia niską rezystancję połączenia i odporność na korozję.

• Przekrój 240 mm²: dedykowana do przewodów o dużym polu przekroju – idealna do linii zasilających i rozdzielnic głównych.
• Otwór pod śrubę M20: pasuje do standardowych śrub i szyn przyłączeniowych, ułatwia montaż w puszkach i rozdzielnicach.
• Materiał miedź (Cu): doskonała przewodność elektryczna i odporność na utlenianie – trwałe połączenie nawet w wymagających warunkach.
• Konstrukcja rurowa (KOR): ułatwia prawidłowe zaciskanie na żyłe, zapewnia równomierny docisk i małe przejście rezystancji.
• Szeroki zakres zastosowań: stosowana w energetyce, przemyśle i instalacjach budynkowych z dużymi przekrojami przewodów miedzianych.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm bezpieczeństwa i jakości, posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z powszechnie uznanymi standardami dla końcówek kablowych (w tym DIN 46234 dla końcówek oczkowych miedzianych), co gwarantuje kompatybilność i bezpieczeństwo w profesjonalnych instalacjach.

Zastosowanie

Końcówka oczkowa Cu 240/20 przeznaczona jest do przyłączania przewodów miedzianych o przekroju 240 mm² w miejscach wymagających pewnego połączenia śrubowego. Idealna do:

• Podłączania kabli zasilających w rozdzielnicach głównych i tablicach bezpiecznikowych.
• Przyłączania przewodów do szyn zbiorczych, odgromników transformatorów i aparatury łączeniowej.
• Wykonywania połączeń w instalacjach przemysłowych o dużym poborze prądu (np. silniki, piece, prostowniki).
• Prac w energetyce odnawialnej – przyłączanie kabli w falownikach i stacjach transformatorowych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony. Końcówkę należy zacisnąć na odizolowanym końcu przewodu przy użyciu odpowiedniej praski (zalecane narzędzie zgodne z profilem końcówki). Siłę zacisku i kształtować zgodnie z zaleceniami producenta narzędzia. Połączenie śrubowe dokręcać momentem podanym w dokumentacji technicznej (np. dla śruby M20 typowy moment ok. 30–50 Nm w zależności od klasy wytrzymałości). Przekrój przewodu musi odpowiadać znamionowemu (240 mm²) – nie stosować do innych przekrojów.

FAQ

• Do jakiego przekroju przewodu jest dedykowana ta końcówka? Końcówka przeznaczona jest wyłącznie do przewodów miedzianych o przekroju 240 mm² (zgodnie z oznaczeniem w nazwie).
• Jaki jest otwór montażowy końcówki? Otwór ma średnicę 20 mm (M20) i jest przeznaczony do śruby metrycznej M20. Umożliwia przykręcenie do szyn, listew lub korpusów aparatury.
• Czy końcówka wymaga specjalnego narzędzia do montażu? Tak – do prawidłowego zaciskania na żyłę konieczna jest praska hydrauliczna lub mechaniczna z matrycą dopasowaną do przekroju 240 mm² i profilu rurowego KOR. Nie wolno używać szczęk uniwersalnych bez odpowiedniego profilu.
