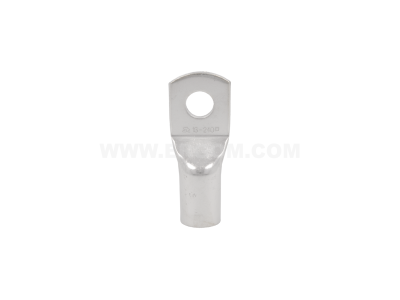

Końcówka oczkowa rurowa Cu, KOR 240/16 przekrój: 240mm2, otwór pod śrubę M16 /50 | E11KM-01020108500 Ergom

Alternatywny kod produktu: KOR 240/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana KOR 240/16 o przekroju 240 mm² i otworze pod śrubę M16 to profesjonalny element do zakańczania przewodów w instalacjach elektrycznych. Wykonana z miedzi pokrytej cyną (cynowana), zapewnia trwałe i niskorezystancyjne połączenie. Montaż przez zaciskanie praską gwarantuje mechaniczną wytrzymałość i pewność styku. Produkt oznaczony symbolem E11KM-01020108500, pakowany po 50 sztuk.

• Przekrój 240 mm²: dedykowana do przewodów o dużym przekroju, stosowana w obwodach głównych i zasilających o wysokim obciążeniu prądowym.
• Otwór pod śrubę M16: pasuje do standardowych śrub M16, co ułatwia montaż na szynach zbiorczych i listwach zaciskowych.
• Miedź cynowana: powłoka cynowa chroni przed korozją i utlenianiem, zapewniając stabilną przewodność przez cały okres eksploatacji.
• Montaż przez zaciskanie: zaciśnięcie odpowiednią praską tworzy trwałe, nierozłączalne połączenie – odporne na wibracje i obciążenia mechaniczne.
• W komplecie 50 sztuk: opakowanie zbiorcze ułatwia magazynowanie i zapewnia zapas na większe projekty instalacyjne.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących złączek kablowych oraz posiada certyfikację CE. Jakość wykonania z miedzi cynowanej i precyzyjne wymiary geometryczne gwarantują zgodność z przyjętymi standardami branżowymi dla końcówek oczkowych instalowanych w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Końcówka oczkowa KOR 240/16 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest pewne zakończenie przewodu o dużym przekroju i połączenie go z szyną lub aparatem elektrycznym.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – bezpieczne przyłączenie kabli zasilających do szyn zbiorczych.
• Łączenie kabli w szafach sterowniczych i rozdzielczych – punktowy montaż na listwach zaciskowych i aparaturze modułowej.
• Instalacje przemysłowe i energetyczne – przyłączanie transformatorów, silników, rozdzielnic i innych urządzeń o dużym poborze mocy.
• Połączenia w systemach automatyki i sterowania – przewody zasilające szafy PLC oraz układy wykonawcze wymagające pewnego styku.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Końcówkę należy zaciśnąć na oczyszczonym i odpowiednio odizolowanym przewodzie za pomocą praski dobranej do przekroju 240 mm². Przekrój przewodu musi być zgodny z przekrojem końcówki. Po zaciśnięciu warto sprawdzić wytrzymałość mechaniczną połączenia. W przypadku montażu na szynie zbiorczej lub aparacie należy dokręcić śrubę M16 momentem zgodnym z dokumentacją producenta danego urządzenia.

FAQ

• Jak zamontować końcówkę oczkową na kablu? Należy zdjąć izolację z przewodu na długość rurki końcówki, wsunąć go do oporu i zaciśnąć praską o odpowiedniej matrycy dla przekroju 240 mm². Połączenie powinno być trwałe i nie wykazywać luzów.
• Czy końcówka jest odporna na korozję? Tak, końcówka wykonana jest z miedzi pokrytej cyną. Powłoka cynowa skutecznie zabezpiecza przed utlenianiem i korozją, co jest szczególnie istotne w środowisku o podwyższonej wilgotności.
• Jaka średnica śruby pasuje do otworu? Otwór końcówki jest przeznaczony pod śrubę M16 (średnica 16 mm). Należy stosować śruby, podkładki i nakrętki o odpowiedniej wytrzymałości, zgodne z normami dla połączeń elektrycznych.
