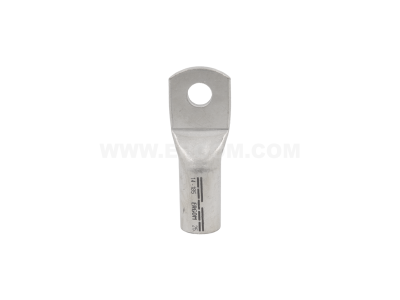

Końcówka oczkowa rurowa Cu KOR 185/14 przekrój: 185mm2, otwór pod śrubę M14 /10 | E11KM-01020107902 Ergom

Alternatywny kod produktu: KOR 185/14 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana KOR 185/14 (symbol E11KM-01020107902) przeznaczona jest do zakończania przewodów o przekroju 185 mm². Wykonana z wysokiej jakości miedzi, z otworem pod śrubę M14, zapewnia trwałe, niskooporowe połączenie w rozdzielnicach i szafach sterowniczych. Sprawdzi się w instalacjach wymagających pewnego styku przy dużych obciążeniach prądowych.

• Materiał: Miedź (Cu): gwarantuje doskonałą przewodność elektryczną i odporność na korozję, co przekłada się na długowieczność i niezawodność połączenia.
• Przekrój przewodu: 185 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych rozdzielnic oraz w instalacjach przemysłowych o znacznym obciążeniu.
• Otwór pod śrubę: M14: umożliwia pewne i stabilne mocowanie do szyny zbiorczej lub zacisku za pomocą standardowej śruby M14.
• Konstrukcja rurowa oczkowa: ułatwia szybkie i powtarzalne zakończenie kabla, minimalizując rezystancję styku i ryzyko przegrzania w miejscu połączenia.
• Uniwersalna średnica otworu oczka: typowa dla rozdzielnic niskiego napięcia – kompatybilna z najczęściej stosowanymi śrubami M14, co upraszcza montaż.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące połączeń elektrycznych w instalacjach niskiego napięcia, zapewniając bezpieczną i niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Końcówka oczkowa rurowa KOR 185/14 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest trwałe i niskooporowe zakończenie przewodów o dużym przekroju. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz przyłączach maszyn.

• Przyłączanie przewodów WLZ (linii zasilających) do szyn zbiorczych w rozdzielnicach głównych budynków i obiektów przemysłowych.
• Zakończanie kabli zasilających aparaturę modułową, styczniki, wyłączniki główne w szafach sterowniczych.
• Łączenie przewodów ochronnych (PE) i wyrównawczych w instalacjach o dużym przekroju, wymagających pewnego styku.
• Montaż w przyłączach maszyn i urządzeń przemysłowych, gdzie obowiązują podwyższone wymagania mechaniczne i elektryczne.

Wskazówki Montażowe

Montaż końcówki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Końcówkę należy zacisnąć na obnażonym przewodzie za pomocą odpowiednich narzędzi (praski hydraulicznej lub mechanicznej) – zgodnie z zaleceniami producenta narzędzia. Przekrój przewodu musi być dobrany do prądu obciążenia i zabezpieczeń. Śrubę M14 dokręcać momentem określonym w dokumentacji technicznej (typowe wartości 40–60 Nm w zależności od materiału podłoża). Przed montażem oczyścić powierzchnię styku.

FAQ

• Czy końcówka KOR 185/14 wymaga specjalistycznych narzędzi do zaciskania? Tak. Ze względu na duży przekrój (185 mm²) do poprawnego zacisku niezbędna jest praska hydrauliczna z odpowiednią matrycą. Użycie narzędzi ręcznych może prowadzić do niedostatecznego docisku i wzrostu rezystancji.
• Jaki materiał zastosowano w końcówce? Końcówka wykonana jest z miedzi (Cu) – materiału o wysokiej przewodności elektrycznej i dobrej odporności korozyjnej. Miedź zapewnia niską rezystancję styku i długą żywotność połączenia.
• Do jakiego otworu śrubowego pasuje ta końcówka? Otwór oczka ma średnicę odpowiadającą śrubie M14 (14 mm). Najczęściej stosuje się śruby z łbem sześciokątnym klasy co najmniej 8.8 wg DIN 933 lub DIN 912.
