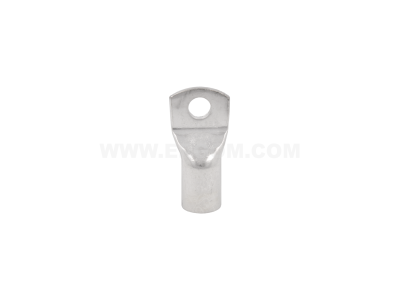

Końcówka oczkowa rurowa Cu, KOR 185/12 przekrój: 185mm2, otwór pod śrubę M12 /50 | E11KM-01020107800 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 185/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Wykonana z wysokiej jakości miedzi elektrolitycznej, gwarantuje doskonałą przewodność elektryczną oraz minimalne straty energii na styku. Powierzchnia końcówki została poddana procesowi cynowania galwanicznego, co skutecznie zabezpiecza materiał przed utlenianiem i korozją, zwiększając tym samym żywotność całego systemu elektroenergetycznego.

• Przekrój znamionowy: Imponujący przekrój wynoszący 185 mm² pozwala na bezpieczne i stabilne przesyłanie bardzo dużych prądów roboczych.
• Otwór pod śrubę: Precyzyjnie wykonany otwór pod śrubę o rozmiarze M12 umożliwia pewne mocowanie do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie zapewnia optymalny balans między elastycznością a wytrzymałością mechaniczną.
• Technologia połączenia: Montaż poprzez zaprasowanie (zaciskanie) gwarantuje gazoszczelność i odporność na wibracje.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w branży elektro-technicznej. Końcówki serii KOR od ERGOM spełniają wymagania norm dotyczących osprzętu kablowego, co potwierdza ich przydatność do stosowania w rozdzielnicach niskiego i średniego napięcia. Zastosowanie miedzi o wysokiej czystości oraz odpowiednia grubość powłoki cyny są zgodne z dyrektywami środowiskowymi i technicznymi obowiązującymi na rynku europejskim.

Zastosowanie

Końcówka KOR 185/12 znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest niezastąpiona przy zakańczaniu żył miedzianych kabli i przewodów o dużych przekrojach. Idealnie sprawdza się w:

• Budowie i modernizacji rozdzielnic głównych w zakładach przemysłowych.
• Podłączaniu transformatorów mocy oraz silników elektrycznych dużej skali.
• Instalacjach systemów zasilania awaryjnego i bateryjnego.
• Łączeniu szynoprzewodów z aparatami elektrycznymi w szafach sterowniczych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć przegrzewania się styku, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania końcówki o przekroju 185 mm² należy użyć profesjonalnej praski hydraulicznej z odpowiednio dobranymi matrycami (np. sześciokątnymi).
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z kierunkiem od strony oczka ku końcowi rurki.
• Moment dokręcania: Podczas montażu do szyny prądowej śrubą M12, należy użyć klucza dynamometrycznego, aby zapewnić właściwy docisk bez ryzyka zerwania gwintu.

FAQ

1. Czy końcówkę KOR 185/12 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane serii KOR są przeznaczone wyłącznie do żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć korozji elektrochemicznej.

2. Jakie są korzyści z cynowania końcówki?
Cynowanie chroni miedź przed utlenianiem, co jest szczególnie ważne w środowiskach o podwyższonej wilgotności. Zapewnia to stałą, niską rezystancję przejścia przez cały okres eksploatacji.

3. Czy do montażu wystarczy zwykła praska ręczna?
Przy przekroju 185 mm² zaleca się stosowanie wyłącznie prasek hydraulicznych lub elektrohydraulicznych, które są w stanie wygenerować siłę niezbędną do prawidłowego i trwałego odkształcenia materiału.
