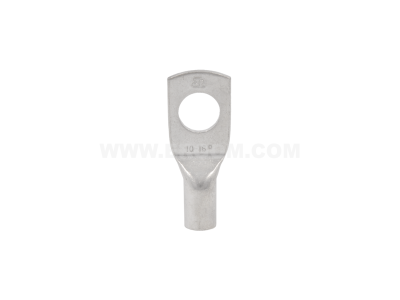

Końcówka oczkowa rurowa Cu KOR 16/10 przekrój: 16mm2, otwór pod śrubę M10 /10 | E11KM-01020103102 Ergom

Alternatywny kod produktu: KOR 16/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu KOR 16/10 (symbol E11KM-01020103102) to miedziane złącze kablowe przeznaczone do przewodów o przekroju 16 mm². Otwór pod śrubę M10 umożliwia bezpieczny montaż na szynach, listwach zaciskowych lub innych elementach przyłączeniowych. Dzięki wykonaniu z miedzi zapewnia doskonałą przewodność elektryczną i odporność na korozję.

• Przekrój 16 mm²: dedykowana do przewodów o średnim i dużym przekroju, co gwarantuje niską rezystancję połączenia i bezpieczny przepływ prądu roboczego.
• Otwór pod śrubę M10: pasuje do standardowych śrub i szyn montażowych, co ułatwia pewne i stabilne mocowanie.
• Materiał: miedź (Cu): wysoka przewodność elektryczna i odporność na utlenianie, co przekłada się na długowieczność połączenia bez wzrostu rezystancji.
• Wykonanie rurowe (KOR): umożliwia łatwe i precyzyjne zaciśnięcie na końcówce przewodu – jeden z najbezpieczniejszych sposobów łączenia kabli w instalacjach przemysłowych.
• Symbol E11KM: gwarancja zgodności z normami jakościowymi producenta oraz identyfikacja dla systemów magazynowych i zamówień.

Zgodność z Normami

Końcówka jest produkowana zgodnie z europejskimi standardami bezpieczeństwa oraz posiada deklarację zgodności CE. Zastosowanie miedzi elektrolitycznej oraz precyzyjne wymiary gwarantują powtarzalność połączeń zgodnie z wymaganiami norm branżowych (np. PN-EN 61238-1 w zakresie złączek kablowych). Ze względu na charakterystykę produktu zaleca się stosowanie zgodnie z wytycznymi producenta narzędzi zaciskających.

Zastosowanie

Końcówka oczkowa rurowa Cu przeznaczona jest do trwałego łączenia przewodów miedzianych w instalacjach elektrycznych i sterowniczych. Idealnie sprawdza się w warunkach wymagających pewnego i niskorezystancyjnego połączenia.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montaż w listwach zaciskowych oraz na zaciskach aparatury modułowej (np. wyłączników, styczników).
• Zakończanie przewodów w szafach sterowniczych i automatyce przemysłowej.
• Tworzenie połączeń w instalacjach fotowoltaicznych, maszynowych oraz w systemach dystrybucji energii.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Końcówkę należy zacisnąć dedykowanym narzędziem do końcówek rurowych, zgodnie z zaleceniami producenta (określony profil i siła zacisku). Przekrój przewodu musi odpowiadać przekrojowi końcówki (16 mm²). Po zaciśnięciu zaleca się sprawdzenie wytrzymałości na wyrwanie. Śrubę mocującą dokręcać momentem podanym w dokumentacji technicznej systemu (typowy zakres 6–10 Nm dla M10 – należy sprawdzić w specyfikacji szyny lub listwy).

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana typu rurowego (KOR). Należy ją stosować w miejscach, gdzie nie ma ryzyka przypadkowego kontaktu, lub zabezpieczyć dodatkową izolacją (np. koszulką termokurczliwą).
• Jakie narzędzie do zaciskania jest zalecane? Wymagana jest specjalistyczna zaciskarka do końcówek rurowych miedzianych o przekroju 16 mm² (np. z matrycami hexagonalnymi). Nie używaj szczypiec uniwersalnych – mogą spowodować niedostateczne zaciśnięcie i wzrost rezystancji.
• Czy można użyć tej końcówki do przewodów linkowych? Tak, końcówka rurowa doskonale nadaje się do przewodów linkowych o przekroju 16 mm². Przed zaciśnięciem zaleca się skręcenie żył, aby uniknąć rozwarstwienia.
