Końcówka oczkowa rurowa Cu KOR 150/20 przekrój: 150mm2, otwór pod śrubę M20 /50 | E11KM-01020107600 Ergom

Alternatywny kod produktu: KOR 150/20 (50 SZT.)

Opis i Kluczowe Cechy

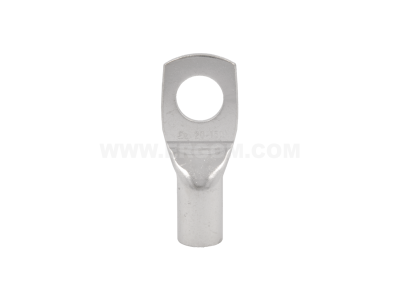

Końcówka oczkowa rurowa miedziana (Cu), typ KOR 150/20, symbol E11KM, przeznaczona do przewodów o przekroju 150 mm² z otworem montażowym M20. Zapewnia pewne i trwałe połączenie w instalacjach o dużym obciążeniu prądowym. Dzięki odpowiednio dobranym wymiarom i wysokiej przewodności materiału gwarantuje niską rezystancję przejściową.

• Przekrój przewodu: 150 mm² – umożliwia bezpieczne przyłączanie przewodów o znacznym obciążeniu, minimalizują straty mocy i ryzyko nagrzewania.
• Otwór montażowy: M20 – pasuje do standardowych śrub w aparaturze oraz szynach, ułatwia szybki i stabilny montaż.
• Materiał: miedź (Cu) – wysoka przewodność elektryczna i odporność na korozję, zapewniająca długotrwałą niezawodność połączenia.
• Typ: rurowa oczkowa – konstrukcja dedykowana do zaciskania, gwarantuje równomierny docisk i niską rezystancję przejściową.

Zgodność z Normami

Końcówka spełnia wymogi jakościowe dla elementów łączeniowych stosowanych w instalacjach elektrycznych. Oznaczona znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi. Szczegółowe normy dotyczące konkretnego zastosowania należy sprawdzić w dokumentacji producenta.

Zastosowanie

Końcówka oczkowa rurowa służy do przyłączania miedzianych przewodów o przekroju 150 mm² do zacisków śrubowych aparatury elektrycznej, szyn zbiorczych oraz listew zaciskowych.

• Wykonywanie połączeń w rozdzielnicach głównych i przemysłowych.
• Przyłączanie przewodów do styczników, wyłączników nadprądowych, bezpieczników oraz transformatorów.
• Łączenie szyn i mostów zbiorczych w instalacjach o dużym prądzie znamionowym.
• Realizacja odgałęzień w instalacjach przemysłowych, gdzie wymagane jest bezpieczne i trwałe połączenie.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP) po wcześniejszym odłączeniu napięcia. Przed zaciskaniem należy usunąć izolację z przewodu na długość wynikającą z instrukcji producenta końcówki. Użyć dedykowanych szczęk zaciskowych odpowiednich dla przekroju 150 mm², a siłę zacisku dostosować do zaleceń producenta narzędzia. Po zaciśnięciu sprawdzić wizualnie poprawność połączenia. Nie stosować końcówki do przewodów o innym przekroju niż określony w danych technicznych.

FAQ

• Jaki materiał został użyty do produkcji końcówki? Końcówka wykonana jest z miedzi (Cu), co zapewnia wysoką przewodność elektryczną i odporność na korozję.
• Jaki otwór montażowy posiada końcówka? Otwór montażowy ma średnicę M20, co odpowiada standardowym śrubom stosowanym w aparaturze elektrycznej.
• Do jakiego przekroju przewodu jest przeznaczona końcówka? Końcówka jest dedykowana do przewodów o przekroju 150 mm² – stosowanie jej z innymi przekrojami jest niedozwolone i może prowadzić do nieprawidłowego połączenia.
