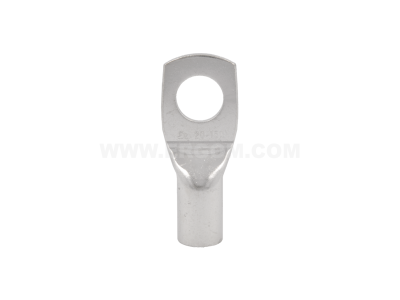

Końcówka oczkowa rurowa Cu, KOR 150/20 przekrój: 150mm2, otwór pod śrubę M20 /10 | E11KM-01020107602 Ergom

Alternatywny kod produktu: KOR 150/20 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana cynowana (symbol E11KM) przeznaczona do zakańczania przewodów o przekroju 150 mm². Otwór montażowy M20/10 umożliwia pewne przykręcenie do szyn, listew zaciskowych lub odbiorników. Wykonana z miedzi pokrytej cyną – zapewnia dobrą przewodność i odporność korozyjną. Zaciskanie wykonuje się dedykowaną praską, co gwarantuje trwałe i niskooporowe połączenie.

• Przekrój 150 mm²: umożliwia bezpieczne zakończenie przewodów o dużej obciążalności prądowej – stosowana w instalacjach przemysłowych i energetycznych.
• Otwór pod śrubę M20/10: standardowy wymiar ułatwiający montaż na typowych szynach i listwach zaciskowych.
• Miedź cynowana (CuSn): materiał o wysokiej przewodności elektrycznej, dodatkowo chroniony przed utlenianiem i korozją.
• Montaż przez zaciskanie: mechaniczne połączenie zapewnia powtarzalną jakość i wytrzymałość na rozciąganie.
• Uniwersalne zastosowanie: dedykowana do przewodów wielodrutowych i linkowych o przekroju 150 mm².

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących złączy kablowych oraz posiada oznakowanie CE. Produkcja zgodna ze standardami DIN w zakresie wymiarów i właściwości mechanicznych.

Zastosowanie

Końcówka oczkowa rurowa KOR 150/20 służy do trwałego i przewodowego zakończenia przewodów – idealna w instalacjach wymagających bezpiecznego przykręcenia do odbiorników lub szyn.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów z listwami zaciskowymi w szafach sterowniczych i energetycznych.
• Montaż przyłączy w transformatorach, agregatach prądotwórczych i maszynach przemysłowych.
• Prace instalacyjne w obiektach komercyjnych i przemysłowych (hale, magazyny, stacje transformatorowe).

Wskazówki Montażowe

Montaż i zaciskanie końcówki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Odizoluj przewód na odpowiednią długość (zgodnie z zaleceniami producenta praski). Użyj dedykowanej praski z odpowiednią matrycą dobraną do przekroju 150 mm². Moment dokręcania śruby mocującej dobierz zgodnie z dokumentacją techniczną. Przekrój przewodu musi odpowiadać obciążeniu instalacji.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka jest wykonana z miedzi elektrolitycznej pokrytej cyną, co zapewnia wysoką przewodność i odporność na korozję.
• Jaki otwór montażowy ma ten model? Otwór pod śrubę wynosi M20/10 – przeznaczony do śrub M20 (średnica 20 mm) z długością gwintu do 10 mm.
• Czy końcówkę można montować bez praski? Nie – producent przewiduje wyłącznie montaż przez zaciskanie odpowiednią praską. Zaciskanie gwarantuje trwałość i niską rezystancję połączenia.
