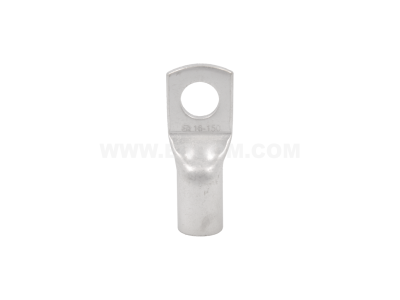

Końcówka oczkowa rurowa Cu, KOR 150/16 przekrój: 150mm2, otwór pod śrubę M16 /50 | E11KM-01020107500 Ergom

Alternatywny kod produktu: KOR 150/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Cu (miedziana, cynowana) o indeksie E11KM-01020107500 przeznaczona jest do trwałego zakańczania przewodów o przekroju 150 mm². Dzięki zastosowaniu wysokiej jakości miedzi pokrytej cyną oraz otworowi montażowemu M16, końcówka gwarantuje pewne połączenie elektryczne i mechaniczną wytrzymałość w instalacach o dużym przekroju. Szerokość oczka i długość części rurowej są zoptymalizowane pod kątem zaciskania praską oraz montażu na szynie lub aparacie.

• Przekrój 150 mm²: dedykowana do przewodów o dużym przekroju, zapewnia niską rezystancję przejścia i bezpieczny przepływ wysokiego prądu bez nadmiernego nagrzewania się połączenia.
• Otwór pod śrubę M16: ułatwia mocowanie do szyn zbiorczych, listew przyłączeniowych lub styków aparatów – połączenie jest stabilne i odporne na wibracje.
• Miedź cynowana: warstwa cyny chroni przed korozją i utlenianiem, zachowując doskonałą przewodność elektryczną przez cały okres eksploatacji.
• Wykonanie rurowe (oczkowe): konstrukcja przeznaczona do zaciskania za pomocą praski – połączenie jest trwałe mechanicznie i nie wymaga lutowania ani spawania.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dotyczących końcówek kablowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wykonany zgodnie z jakością typową dla rozwiązań DIN, dedykowanych do profesjonalnych instalacji elektrycznych.

Zastosowanie

Końcówka oczkowa rurowa Cu 150 mm² / M16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i przewodne zakończenie grubego przewodu przed przyłączeniem do szyn, aparatów lub listew zaciskowych.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli z zaciskami wyłączników, styczników, rozłączników i bezpieczników o dużym przekroju.
• W instalacach przemysłowych i energetycznych – do zakańczania przewodów przed listwami przyłączeniowymi agregatów, transformatorów.
• Budowa szaf sterowniczych i automatyki – pewne połączenie w obwodach o wysokim obciążeniu prądowym.

Wskazówki Montażowe

Montaż oraz prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Końcówkę montuj na odizolowanym przewodzie za pomocą hydraulicznej lub mechanicznej praski dobranej do przekroju 150 mm² – postępuj zgodnie z instrukcją producenta narzędzia. Śrubę M16 dokręcaj momentem obrotowym zgodnym z danymi technicznymi danego aparatu lub szyny. Przekrój przewodu dobierz do obciążenia i zabezpieczeń obwodu.

FAQ

• Czy końcówka jest przystosowana do pracy w podwyższonej temperaturze? Końcówka wykonana jest z miedzi cynowanej, która zachowuje właściwości w typowych temperaturach pracy instalacji (do ok. 90°C przy ciągłym obciążeniu). W przypadku ekstremalnych warunków (np. bezpośrednie sąsiedztwo źródeł ciepła) należy sprawdzić parametry temperaturowe konkretnej aplikacji.
• Jaki stopień ochrony IP ma końcówka? Końcówka oczkowa jako element łączeniowy nie posiada samodzielnego stopnia ochrony IP. Po zamontowaniu w rozdzielnicy lub szafie ochronę zapewnia obudowa (np. IP54 lub wyższa).
• Czy mogę zastosować ją do przewodu wielożyłowego? Tak, pod warunkiem że przed zaciskaniem przewód jest odpowiednio przygotowany – żyły ściśnięte i skręcone, a końcówka dobrana do rzeczywistego przekroju miedzi. W przypadku przewodów wielożyłowych zaleca się dodatkowe użycie tulejki izolowanej.
