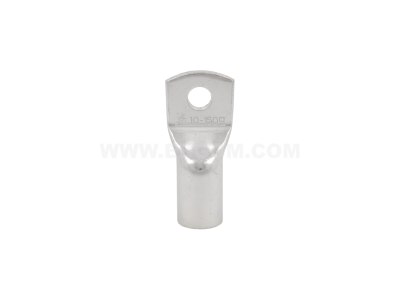

Końcówka oczkowa rurowa Cu, KOR 150/10 przekrój: 150mm2, otwór pod śrubę M10 /50 | E11KM-01020107200 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 150/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przekrój znamionowy wynoszący 150 mm² pozwala na stabilne przesyłanie energii elektrycznej przy wysokich obciążeniach prądowych, minimalizując straty mocy na styku. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej, która poddana procesowi cynowania galwanicznego zyskuje wyjątkową odporność na utlenianie oraz korozję atmosferyczną. Dzięki temu końcówka zachowuje doskonałą przewodność elektryczną nawet w trudnych warunkach środowiskowych. Otwór pod śrubę o rozmiarze M10 umożliwia pewne i stabilne przykręcenie końcówki do szyn prądowych lub zacisków aparatury elektrycznej.

• Materiał: Miedź elektrolityczna wysokiej czystości.
• Pokrycie: Cynowanie galwaniczne zwiększające trwałość styku.
• Przekrój żyły: 150 mm² – dedykowany do grubych kabli energetycznych.
• Rozmiar oczka: M10 – optymalny dla standardowych śrub montażowych.
• Konstrukcja: Rurowa, zapewniająca pełne przyleganie do żyły kabla.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi miedzianemu stosowanemu w energetyce. Wykonanie zgodnie z normami branżowymi gwarantuje powtarzalność wymiarową oraz odpowiednią plastyczność materiału, co jest kluczowe podczas procesu zaprasowywania. Końcówki ERGOM są testowane pod kątem wytrzymałości mechanicznej oraz rezystancji połączenia, co zapewnia bezpieczeństwo eksploatacji instalacji niskiego i średniego napięcia.

Zastosowanie

Końcówka KOR 150/10 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest niezastąpiona przy budowie rozdzielnic prądowych, podłączaniu transformatorów, silników dużej mocy oraz w systemach zasilania awaryjnego. Dzięki swojej wytrzymałości, idealnie sprawdza się w:

• Instalacjach przemysłowych o dużym natężeniu prądu.
• Przyłączach kablowych w budownictwie wielkopłytowym i komercyjnym.
• Systemach fotowoltaicznych i farmach wiatrowych na etapie łączenia inwerterów.
• Szafach sterowniczych i rozdzielniach głównych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, montaż końcówki powinien odbywać się przy użyciu profesjonalnych narzędzi. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie kabla: Zdjąć izolację z przewodu na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania końcówki 150 mm² należy użyć praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami (np. matryce sześciokątne).
• Proces zaciskania: Zaciskanie należy prowadzić od strony oczka w kierunku izolacji kabla, zachowując odpowiednią liczbę zaprasowań wskazaną przez producenta.
• Moment dokręcania: Podczas montażu do szyny prądowej śrubą M10, należy zastosować odpowiedni moment dokręcania, aby uniknąć poluzowania styku w wyniku drgań lub zmian temperatury.

FAQ

1. Czy końcówkę KOR 150/10 można stosować do kabli aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do żył miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej.

2. Dlaczego cynowanie jest ważne w końcówkach miedzianych?
Warstwa cyny chroni miedź przed utlenianiem, co jest kluczowe dla utrzymania niskiej rezystancji przejścia przez cały okres eksploatacji, szczególnie w wilgotnych pomieszczeniach.

3. Jaką praskę wybrać do końcówki 150 mm²?
Zaleca się stosowanie prasek hydraulicznych o sile nacisku minimum 60-130 kN, które gwarantują pełne i gazoszczelne zaprasowanie tulei na żyle o tak dużym przekroju.
