Końcówka oczkowa rurowa Cu, KOR 120/16 przekrój: 120mm2, otwór pod śrubę M16 /50 | E11KM-01020106900 Ergom

Alternatywny kod produktu: KOR 120/16 (50 SZT.)

Opis i Kluczowe Cechy

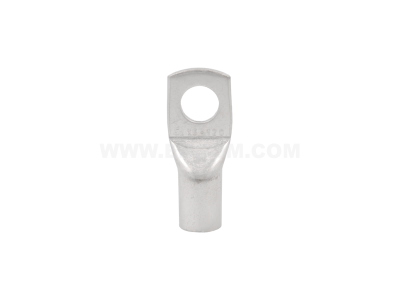

Końcówka oczkowa rurowa miedziana cynowana KOR 120/16 o przekroju 120 mm² i otworze montażowym M16 (symbol E11KM-01020106900) służy do trwałego zakańczania przewodów i łączenia ich z szynami, listwami lub zaciskami aparatury. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję. Długość całkowita 50 mm ułatwia montaż w ograniczonej przestrzeni.

• Przekrój 120 mm²: przeznaczona do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – gwarantuje pewne przewodzenie prądu przy wysokich obciążeniach.
• Otwór M16: pasuje do śrub M16, co umożliwia bezpieczne mocowanie na szynach zbiorczych, odłącznikach, transformatorach i innych elementach rozdzielnic.
• Miedź cynowana: powłoka cyny chroni przed utlenianiem i korozją, zapewniając długotrwałą stabilność połączenia nawet w wilgotnym środowisku.
• Długość całkowita 50 mm: kompaktowy wymiar ułatwia prowadzenie przewodu i zaciskanie w standardowych praskach ręcznych lub hydraulicznych.
• Konstrukcja rurowa: ukształtowany uchwyt do zaciśnięcia na żyłach przewodu – po zaciśnięciu tworzy trwałe połączenie mechaniczne i elektryczne.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących połączeń elektrycznych (seria IEC/EN 61238-1 oraz DIN 46235). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z normą PN-IEC 60364.

Zastosowanie

Końcówka oczkowa KOR 120/16 jest stosowana w energetyce zawodowej, przemyśle oraz instalacjach budynkowych, wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu o dużym przekroju.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i tablicach bezpiecznikowych – zacisk na szynie zbiorczej M16.
• Podłączanie kabli do transformatorów, odłączników, wyłączników głównych i styczników mocy.
• Łączenie przewodów w systemach uziemiających i połączeń wyrównawczych (o ile średnica otworu i materiał są zgodne z projektem).
• Montaż w przyłączach kablowych stacji transformatorowych oraz w torach prądowych szynoprzewodów.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Końcówkę zaciska się na odizolowanym końcu przewodu za pomocą praski ręcznej lub hydraulicznej, stosując odpowiednią matrycę dopasowaną do przekroju 120 mm². Siłę zacisku oraz moment dokręcania śruby montażowej należy dobrać zgodnie z zaleceniami producenta praski i dokumentacją techniczną instalacji. Przekrój przewodu musi być zgodny z maksymalnym prądem obciążenia w danej aplikacji.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka jest wykonana z miedzi elektrolitycznej, a następnie pokryta warstwą cyny w procesie galwanicznym. Taka konstrukcja zapewnia doskonałe przewodnictwo i odporność na korozję.
• Jaki jest otwór montażowy i do jakiej śruby pasuje? Otwór ma średnicę M16, przeznaczony do śruby o gwincie M16. Przed montażem należy sprawdzić, czy podkładka i nakrętka są odpowiednie do danego typu szyny lub zacisku.
• Czy końcówkę można stosować na zewnątrz? Tak, powłoka cynowa zapewnia dobrą odporność na wilgoć, jednak w środowiskach silnie agresywnych (np. atmosfera przemysłowa, morska) zalecamy dodatkowe zabezpieczenie połączenia (np. za pomocą smaru przewodzącego lub osłony termokurczliwej). Zawsze należy przestrzegać zaleceń projektowych instalacji.
