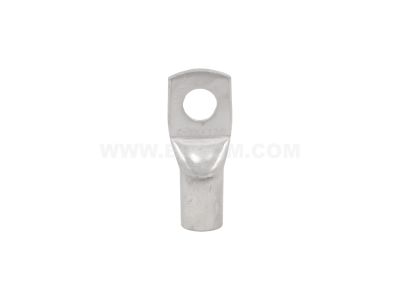

Końcówka oczkowa rurowa Cu, KOR 120/14 przekrój: 120mm2, otwór pod śrubę M14 /50 | E11KM-01020106800 Ergom

Alternatywny kod produktu: KOR 120/14 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa miedziana KOR 120/14 (symbol E11KM) przeznaczona jest do zakańczania przewodów o przekroju 120 mm² i łączenia ich z szynami, aparatami lub zaciskami za pomocą śruby M14. Wykonana z miedzi pokrytej cyną, zapewnia trwałe i pewne połączenie elektryczne. Montaż odbywa się przez zaciskanie odpowiednią praską – gwarantuje to mechaniczną wytrzymałość oraz niską rezystancję styku.

• Przekrój 120 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych, zasilających i rozdzielczych.
• Otwór montażowy M14: pasuje do śrub i sworzni o średnicy 14 mm, co ułatwia bezpieczne przykręcenie do szyn zbiorczych lub zacisków aparatów.
• Miedź cynowana: warstwa cyny chroni przed korozją i utlenianiem, co zwiększa trwałość połączenia w wilgotnym środowisku.
• Konstrukcja rurowa: zapewnia łatwe wsunięcie przewodu i równomierne rozprowadzenie nacisku podczas zaciskania.
• Montż przez zaciskanie: profesjonalne zaciśnięcie praską (zgodnie z zaleceniami producenta narzędzia) gwarantuje powtarzalną jakość połączenia.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z europejskimi standardami dla końcówek miedzianych (DIN 46235). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. Dokładne normy szczegółowe (np. IEC/EN) nie zostały podane w danych producenta – zaleca się stosowanie końcówki zgodnie z dobrą praktyką inżynierską i przepisami krajowymi.

Zastosowanie

Końcówka oczkowa KOR 120/14 znajduje zastosowanie w instalacjach przemysłowych, rozdzielnicach oraz szafach sterowniczych, gdzie wymagane jest trwałe i niskooporowe połączenie przewodów z elementami stałymi.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach
• Przyłączanie przewodów do szyn zbiorczych, listew zaciskowych oraz aparatów modułowych
• Łączenie przewodów w obwodach siłowych dużej mocy (np. zasilanie silników, transformatorów)
• Wykorzystanie w instalacjach przemysłowych o podwyższonych wymaganiach mechanicznych

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania używaj praski z matrycą dobraną do przekroju 120 mm² (zgodnie z instrukcją narzędzia). Przed wsunięciem przewodu usuń izolację na odpowiedniej długości (ok. 25–30 mm) i oczyść powierzchnię żyły. Po zaciśnięciu sprawdź mechaniczne osadzenie – końcówka nie powinna przesuwać się na przewodzie. Śrubę M14 dokręcaj momentem zalecanym przez producenta aparatu/szyny (zazwyczaj 20–30 N·m). Przekrój przewodu musi być zgodny z obciążalnością prądową instalacji.

FAQ

• Czy końcówka jest przeznaczona tylko do przewodów miedzianych? Tak, została zaprojektowana do zakańczania żył miedzianych wielodrutowych (klasy 2 lub 5) o przekroju 120 mm².
• Jaki otwór montażowy ma końcówka? Otwór pasuje do śruby M14 – średnica otworu wynosi około 14 mm.
• Czy wymaga lutowania? Nie, montaż odbywa się wyłącznie przez zaciskanie praską. Lutowanie nie jest zalecane, gdyż osłabia wytrzymałość mechaniczną i może zwiększyć rezystancję.
