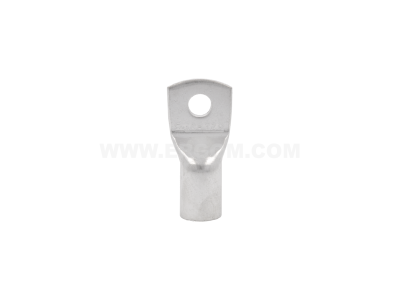

Końcówka oczkowa rurowa Cu, KOR 120/10 przekrój: 120mm2, otwór pod śrubę M10 /50 | E11KM-01020106600 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 120/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 120 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym natężeniu prądu, minimalizując ryzyko przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed korozją oraz utlenianiem, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój żyły: 120 mm² – dedykowany do grubych przewodów energetycznych.
• Otwór pod śrubę: M10 – umożliwia pewny montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia optymalny styk i długowieczność.
• Konstrukcja rurowa: Gwarantuje wysoką wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w elektrotechnice. Końcówki ERGOM serii KOR spełniają wymagania norm dotyczących końcówek kablowych do zaprasowywania, co potwierdza ich przydatność w instalacjach niskiego i średniego napięcia. Zastosowanie certyfikowanych materiałów pozwala na uzyskanie połączenia o niskiej rezystancji przejścia, co jest zgodne z normami bezpieczeństwa pożarowego i elektrycznego.

Zastosowanie

Końcówka KOR 120/10 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (kabli typu linka) i łączeniu ich z rozdzielnicami, szynami zbiorczymi, transformatorami oraz silnikami elektrycznymi dużej mocy. Dzięki swojej budowie, końcówka idealnie sprawdza się w miejscach narażonych na drgania i obciążenia mechaniczne, zapewniając ciągłość zasilania w kluczowych węzłach instalacji.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do montażu należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub akumulatorowych) z odpowiednio dobranymi matrycami do przekroju 120 mm².
• Proces zaprasowania: Zaprasowanie powinno odbywać się w kierunku od czoła końcówki w stronę izolacji kabla, zgodnie z oznaczeniami na matrycach.
• Kontrola: Po zaciśnięciu należy upewnić się, że połączenie jest sztywne, a rurka końcówki całkowicie obejmuje żyłę przewodu.

FAQ

1. Czy końcówkę KOR 120/10 można stosować do kabli aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu), aby uniknąć zjawiska korozji elektrochemicznej.

2. Jaki rodzaj praski jest zalecany do tego przekroju?
Ze względu na duży przekrój (120 mm²), zaleca się stosowanie prasek hydraulicznych, które zapewniają odpowiednią siłę nacisku niezbędną do prawidłowego odkształcenia miedzi i uzyskania gazoszczelnego połączenia.

3. Czy cynowanie wpływa na przewodność?
Cynowanie nie pogarsza w sposób istotny przewodności, natomiast znacząco poprawia trwałość styku poprzez eliminację powstawania tlenków miedzi na powierzchni końcówki.
