Końcówka oczkowa rurowa Cu KOR 10/5 przekrój: 10mm2, otwór pod śrubę M5 | E11KM-01020102300 Ergom

Alternatywny kod produktu: KOR 10/5 (100 SZT.)

Opis i Kluczowe Cechy

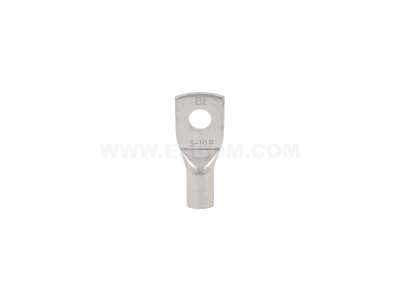

Końcówka oczkowa rurowa miedziana (Cu) typu KOR 10/5 o symbolu E11KM-01020102300 przeznaczona jest do zakończania przewodów o przekroju 10 mm². Otwór pod śrubę M5 umożliwia trwałe i bezpieczne przykręcenie do zacisków aparatury modułowej, listew zaciskowych lub szyn zbiorczych. Wykonana z czystej elektrolitycznej miedzi zapewnia niską rezystancję przejścia i odporność na korozję.

• Przekrój przewodu 10 mm²: dedykowana do przewodów o tym przekroju – gwarantuje optymalną powierzchnię styku i pewność połączenia przy prądach roboczych typowych dla takich przewodów.
• Otwór pod śrubę M5: uniwersalny wymiar montażowy, kompatybilny z większością zacisków śrubowych w aparaturze modułowej i rozdzielnicach.
• Materiał – miedź Cu: doskonała przewodność elektryczna i cieplna, minimalizuje straty mocy i ryzyko miejscowego przegrzania.
• Konstrukcja rurowa (KOR): łatwa do zaciskania na przewodzie, zapewnia trwałe i odporne na wibracje połączenie.
• Wykonanie zgodne z standardami DIN: końcówka spełnia wymogi typowe dla miedzianych końcówek kablowych stosowanych w instalacjach elektrycznych.

Zgodność z Normami

Końcówka oczkowa rurowa Cu KOR 10/5 została wykonana zgodnie z ogólnie przyjętymi standardami europejskimi dla końcówek kablowych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt nie posiada deklarowanych numerów norm w dostarczonych danych – zaleca się stosowanie zgodnie z dobrą praktyką inżynierską oraz wytycznymi producenta.

Zastosowanie

Końcówki oczkowe rurowe Cu KOR 10/5 znajdują zastosowanie wszędzie tam, gdzie wymagane jest pewne, niskorezystancyjne połączenie przewodu z zaciskiem śrubowym. Stosowane są w instalacjach elektrycznych niskiego napięcia, w rozdzielnicach, szafach sterowniczych oraz w systemach automatyki budynkowej.

• Podłączanie przewodów zasilających do wyłączników nadprądowych, różnicowoprądowych i styczników.
• Zakończanie kabli w listwach zaciskowych oraz na szynach zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montaż przyłączy w aparaturze modułowej gdzie wymagana jest śruba M5.
• Wykonywanie połączeń w instalacjach przemysłowych i w systemach sterowania – jako element trwałego okablowania.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania końcówki na przewodzie należy użyć odpowiednich szczęk zaciskowych (narzędzi kalibrowanych) zgodnie z zaleceniami producenta dla przekroju 10 mm². Przekrój przewodu musi być zgodny z przekrojem końcówki (10 mm²). Dokręcanie śruby M5 należy wykonać momentem obrotowym zgodnym z dokumentacją techniczną aparatu, do którego podłączana jest końcówka. Zbyt słabe dokręcenie grozi wzrostem rezystancji stykowej, zbyt mocne może uszkodzić gwint.

FAQ

• Czy końcówka jest przeznaczona do zaciskania, czy do lutowania? Jest to końcówka oczkowa rurowa (KOR) przeznaczona do zaciskania mechanicznego na przewodzie. Nie wymaga lutowania, a prawidłowo zaciśnięta zapewnia trwałe połączenie.
• Jaki jest otwór montażowy? Otwór pod śrubę ma średnicę odpowiadającą gwintowi M5. Należy stosować śruby z łbem walcowym lub stożkowym, pasujące do danego zacisku.
• Czy końcówka nadaje się do przewodów wielożyłowych (linka)? Tak, końcówka jest przystosowana do przewodów wielożyłowych (linek) o przekroju 10 mm². Przed zaciskaniem zaleca się skręcenie żył, a następnie zaciśnięcie końcówki specjalnymi szczękami.
