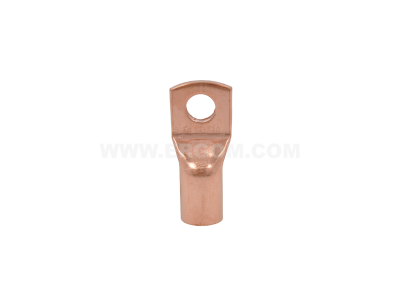

Końcówka oczkowa rurowa Cu, KM 120/12 przekrój: 120mm2, otwór pod śrubę M12 /50 | E11KM-01010106700 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 120/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 120 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych.

• Przekrój znamionowy: 120 mm² – idealny do grubych żył miedzianych.
• Otwór pod śrubę: M12 – zapewnia kompatybilność ze standardowymi zaciskami śrubowymi.
• Materiał: Miedź cynowana galwanicznie – wysoka odporność na czynniki zewnętrzne.
• Konstrukcja rurowa: Gwarantuje optymalne przyleganie do żyły po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach elektroenergetycznych. Zastosowanie miedzi o wysokiej czystości oraz precyzyjne cynowanie odpowiadają normom branżowym dotyczącym końcówek kablowych do zaprasowywania. Dzięki temu instalatorzy mają pewność, że połączenie będzie charakteryzowało się niską rezystancją przejścia oraz długowiecznością, minimalizując ryzyko przegrzewania się punktów styku.

Zastosowanie

Końcówki KM 120/12 znajdują szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego i średniego napięcia, budowie maszyn oraz w infrastrukturze energetycznej. Są niezbędne wszędzie tam, gdzie zachodzi potrzeba pewnego zakończenia kabla miedzianego i przykręcenia go do szyny prądowej, rozłącznika lub innego aparatu elektrycznego wyposażonego w zacisk śrubowy M12. Wytrzymałość mechaniczna połączenia sprawia, że produkt ten jest wybierany do instalacji narażonych na drgania i zmienne obciążenia termiczne.

Wskazówki Montażowe

Prawidłowy montaż końcówki jest warunkiem koniecznym dla zachowania parametrów bezpieczeństwa instalacji. Proces należy przeprowadzić w następujących krokach:

• Przygotowanie przewodu: Należy zdjąć izolację z kabla na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki o przekroju 120 mm² należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami (np. o profilu sześciokątnym).
• Proces zaciskania: Końcówkę należy nasunąć na odizolowaną żyłę do oporu, a następnie wykonać zaprasowanie zgodnie z kierunkiem wskazanym przez producenta (zazwyczaj od strony oczka w kierunku izolacji).
• Weryfikacja: Po zaprasowaniu należy sprawdzić stabilność połączenia oraz upewnić się, że śruba M12 jest dokręcona z odpowiednim momentem obrotowym, właściwym dla danego urządzenia.

FAQ

• Czy końcówkę KM 120/12 można stosować do kabli aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia przewodów miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki typ praski jest zalecany do tego przekroju? Ze względu na duży przekrój (120 mm²), zaleca się stosowanie prasek hydraulicznych, które zapewniają powtarzalną i odpowiednio dużą siłę nacisku niezbędną do pełnej dyfuzji materiałów.
• Czy cynowanie wpływa na przewodność? Wręcz przeciwnie – warstwa cyny chroni miedź przed śniedzeniem, co w dłuższej perspektywie czasowej pozwala utrzymać niską rezystancję styku i zapobiega awariom wynikającym z utleniania się połączenia.
