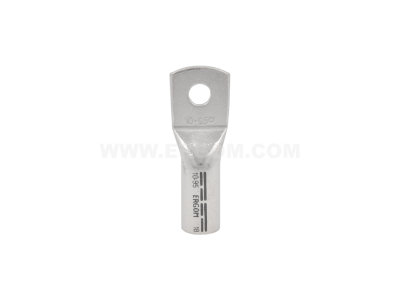

Końcówka oczkowa rurowa Al KDR 95/10 przekrój: 95mm2, otwór pod śrubę M10 /50 | E11KM-02020103200 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa Al KDR 95/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu żył przewodów aluminiowych. Przekrój znamionowy wynoszący 95 mm² pozwala na stabilne przesyłanie energii w instalacjach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Produkt został wykonany z wysokiej jakości aluminium, co gwarantuje optymalną przewodność elektryczną oraz kompatybilność materiałową z kablami aluminiowymi, zapobiegając zjawisku korozji elektrochemicznej. Otwór pod śrubę o rozmiarze M10 umożliwia pewny montaż do szyn prądowych lub zacisków aparatury modułowej i przemysłowej. Solidna konstrukcja rurowa zapewnia wysoką wytrzymałość mechaniczną połączenia po procesie zaprasowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej, co potwierdza renomowany producent ERGOM. Końcówki serii KDR spełniają wymagania dotyczące rezystancji styków oraz wytrzymałości na rozciąganie, co jest kluczowe w profesjonalnych systemach dystrybucji energii. Zastosowanie odpowiednich materiałów zapewnia długowieczność instalacji nawet w wymagających warunkach przemysłowych.

Zastosowanie

Końcówka KDR 95/10 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest idealnym rozwiązaniem do:

• Łączenia kabli aluminiowych z rozdzielnicami niskiego i średniego napięcia.
• Podłączania przewodów zasilających do transformatorów oraz silników elektrycznych dużej mocy.
• Tworzenia mostków prądowych na szynach zbiorczych w szafach sterowniczych.
• Instalacji systemów zasilania awaryjnego i odnawialnych źródeł energii.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać następujących zasad montażu:

• Przed montażem należy dokładnie zdjąć izolację z przewodu na długości odpowiadającej części rurkowej końcówki.
• Żyłę aluminiową należy oczyścić z warstwy tlenków (np. za pomocą szczotki drucianej) i pokryć pastą stykową.
• Do zaprasowania należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami dedykowanymi dla przekroju 95 mm².
• Proces zaciskania powinien być prowadzony od strony czoła końcówki w kierunku izolacji kabla.
• Połączenie śrubowe M10 należy dokręcić z momentem obrotowym zgodnym ze specyfikacją producenta zacisku lub szyny.

FAQ

• Czy końcówkę KDR 95/10 można stosować do przewodów miedzianych? Nie, końcówki aluminiowe serii KDR są dedykowane wyłącznie do przewodów aluminiowych. Do miedzi należy stosować końcówki miedziane (np. KCL lub KCE).
• Jaki rozmiar śruby jest wymagany? Końcówka posiada otwór o średnicy dostosowanej do śruby M10.
• Czy produkt wymaga użycia pasty stykowej? Tak, przy połączeniach aluminiowych zaleca się stosowanie pasty stykowej, która zapobiega ponownemu utlenianiu się aluminium i poprawia parametry styku.
