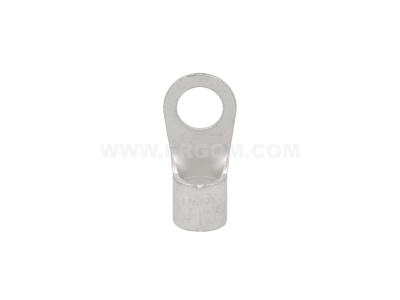

Końcówka oczkowa nieizolowana KO 95/16 przekrój: 95mm2, otwór pod śrubę M16 /100 | E09KO-01010106901 Ergom

Alternatywny kod produktu: KO 95/16 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 95/16 (symbol E09KO-01010106901) przeznaczona jest do zakańczania przewodów o przekroju 95 mm² i łączenia ich z szynami, listwami zaciskowymi lub innymi elementami instalacji za pomocą śruby M16. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję. Montaż odbywa się poprzez zaciśnięcie końcówki na odizolowanym przewodzie przy użyciu odpowiedniej praski.

• Przekrój 95 mm²: umożliwia bezpieczne i pewne zakończenie grubych przewodów stosowanych w obwodach głównych i zasilających.
• Otwór pod śrubę M16: pasuje do standardowych śrub i sworzni o średnicy 16 mm, co ułatwia integrację z rozdzielnicami i szynami zbiorczymi.
• Materiał – miedź cynowana: łączy doskonałe przewodnictwo elektryczne z odpornością na utlenianie i korozję, co wydłuża żywotność połączenia.
• Wykonanie nieizolowane: dedykowane do stosowania w miejscach, gdzie nie wymagana jest dodatkowa izolacja, np. wewnątrz rozdzielnic w suchych pomieszczeniach.
• Montż przez zaciskanie: gwarantuje trwałe i powtarzalne połączenie mechaniczne i elektryczne, pod warunkiem użycia właściwej praski i odpowiedniego profilu zacisku.

Zgodność z Normami

Końcówka oczkowa KO 95/16 została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla końcówek kablowych. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi normami (np. DIN 46234, DIN 46235). W razie potrzeby szczegółowych certyfikatów należy skontaktować się z producentem.

Zastosowanie

Końcówka oczkowa nieizolowana KO 95/16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne zakończenie przewodów o dużym przekroju. Sprawdza się zarówno w profesjonalnych instalacjach przemysłowych, jak i w mniejszych układach dystrybucji energii.

• Zakończenie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Przyłączanie przewodów do szyn zbiorczych, listew zaciskowych i aparatów modułowych w szafach sterowniczych.
• Wykonywanie połączeń w instalacjach fotowoltaicznych, systemach UPS oraz maszynach przemysłowych.
• Zastosowanie w obwodach uziemiających i wyrównawczych, gdzie wymagany jest duży przekrój przewodu.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (np. uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Należy zastosować odpowiednią praskę dostosowaną do przekroju 95 mm² oraz profilu końcówki – zaleca się postępowanie zgodnie z instrukcją producenta narzędzia. Przewód przed zaciskaniem należy odizolować na długość podaną w dokumentacji. Po zaciśnięciu zaleca się sprawdzenie poprawności połączenia (np. test pociągnięcia). Przekrój żyły 95 mm² jest wartością nominalną – przed montażem upewnij się, że rzeczywisty przekrój przewodu mieści się w tolerancji końcówki.

FAQ

• Z jakiego materiału wykonana jest końcówka KO 95/16? Końcówka jest wykonana z miedzi elektrolitycznej pokrytej warstwą cyny. Zapewnia to niską rezystancję i ochronę przed korozją.
• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. Przeznaczona do montażu w suchych pomieszczeniach wewnątrz rozdzielnic, gdzie nie występuje ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Jakiego narzędzia użyć do zaciskania? Do montażu należy użyć praski ręcznej lub hydraulicznej z matrycą dostosowaną do przekroju 95 mm² oraz typu końcówki oczkowej (profil zacisku). Nie zaleca się stosowania uniwersalnych szczęk – grozi to niedostatecznym zaciśnięciem.
