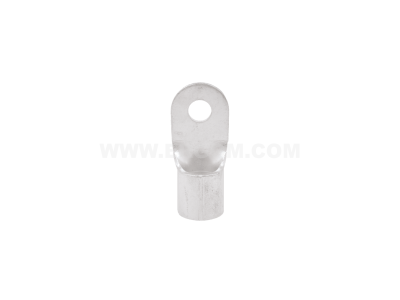

Końcówka oczkowa nieizolowana KO 70/8 przekrój: 70mm2, otwór pod śrubę M8 /100 | E09KO-01010106100 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 70/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 70 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi zapewnia doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie chroni element przed utlenianiem oraz korozją, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji.

• Przekrój przewodu: 70 mm² – dedykowany do grubych kabli zasilających.
• Otwór pod śrubę: M8 – standardowy wymiar pozwalający na montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – gwarancja odporności na warunki atmosferyczne i chemiczne.
• Technologia połączenia: Zaciskanie (prasowanie) – zapewnia wysoką wytrzymałość mechaniczną i odporność na wyrwanie.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi producenta ERGOM, co gwarantuje powtarzalność parametrów technicznych każdej sztuki w opakowaniu. Zastosowanie miedzi o wysokiej czystości oraz odpowiednia grubość powłoki cyny sprawiają, że końcówka spełnia wymagania stawiane profesjonalnym komponentom wykorzystywanym w rozdzielnicach niskiego napięcia oraz systemach uziemień.

Zastosowanie

Końcówki oczkowe KO 70/8 znajdują szerokie zastosowanie w sektorze B2B, w tym w prefabrykacji szaf sterowniczych, budowie maszyn oraz w energetyce zawodowej. Są niezastąpione przy zakańczaniu wielodrutowych żył miedzianych (linek), umożliwiając ich pewne przykręcenie do zacisków śrubowych w wyłącznikach mocy, rozłącznikach izolacyjnych czy szynach zbiorczych. Dzięki swojej konstrukcji, końcówka idealnie sprawdza się w miejscach narażonych na drgania, gdzie tradycyjne połączenia śrubowe bez odpowiedniego zakończenia mogłyby ulec poluzowaniu.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z kabla o przekroju 70 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z matrycami dedykowanymi do końcówek miedzianych o przekroju 70 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć (zgodnie z zaleceniami dla danej matrycy), zaczynając od strony czoła końcówki w kierunku izolacji przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że przewód jest sztywno osadzony, a połączenie nie wykazuje luzów.

FAQ

• Czy końcówka KO 70/8 może być stosowana z przewodami aluminiowymi? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki moment dokręcania śruby M8 należy zastosować? Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego przykręcana jest końcówka. Standardowo dla śrub M8 w instalacjach elektrycznych przyjmuje się wartości od 15 do 20 Nm.
• Czy końcówka wymaga dodatkowej izolacji po zaciśnięciu? Ponieważ jest to końcówka nieizolowana, po montażu można zastosować rurkę termokurczliwą, aby zabezpieczyć miejsce połączenia przed dotykiem bezpośrednim lub wpływem środowiska.
