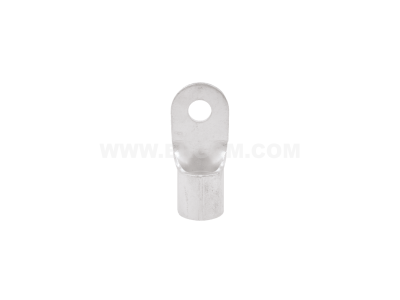

Końcówka oczkowa nieizolowana KO 70/8 przekrój: 70mm2, otwór pod śrubę M8 /10 | E09KO-01010106102 Ergom

Alternatywny kod produktu: KO 70/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana model KO 70/8 (symbol E09KO-01010106102) przeznaczona jest do przyłączania przewodów o przekroju 70 mm². Otwór pod śrubę M8 umożliwia pewne mocowanie na szynach, listwach zaciskowych lub stykach aparatury. Brak izolacji wymaga zastosowania odpowiedniej osłony po montażu, jednak zapewnia niską rezystancję połączenia przy dużych prądach.

• Przekrój 70 mm²: Dedykowana do przewodów o dużym przekroju, przeznaczona do pracy w obwodach o znacznych prądach znamionowych – minimalizuje straty i ryzyko przegrzania.
• Otwór pod śrubę M8: Umożliwia montaż na typowych elementach gwintowanych M8 w szynach zbiorczych, bezpiecznikach lub odłącznikach.
• Nieizolowana konstrukcja: Niska rezystancja przejścia, wysoka przewodność; wymaga zastosowania osłon izolacyjnych w miejscu mocowania.
• Model KO 70/8: Sprawdzona geometria oczka – kompatybilna z większością standardowych szyn i listew przyłączeniowych.

Zgodność z Normami

Produkt jest zgodny z europejskimi standardami dla złączek nieizolowanych oraz posiada oznaczenie CE. Szczegółowe informacje o normach referencyjnych dostępne są w dokumentacji producenta.

Zastosowanie

Końcówka oczkowa nieizolowana KO 70/8 stosowana jest tam, gdzie wymagane jest pewne, niskooporowe połączenie przewodów o dużym przekroju.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Montaż na stykach odłączników, wyłączników głównych i bezpieczników typu NH.
• Połączenia przewodów w układach zasilania maszyn i urządzeń przemysłowych.
• W instalacjach laboratoryjnych i testowych, gdzie wymagane jest szybkie i pewne podłączenie z użyciem śrub M8.

Wskazówki Montażowe

Montaż końcówek może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciskaniem przewodu należy dobrać odpowiednią matrycę (zalecane przez producenta narzędzia). Moment dokręcania śruby mocującej dobierać zgodnie z dokumentacją techniczną systemu szyn. Przekrój przewodu musi odpowiadać 70 mm² – nie stosować do mniejszych przekrojów bez redukcji. Po montażu zastosować osłony izolacyjne na końcówce.

FAQ

• Czy końcówka wymaga dodatkowej izolacji? Tak, końcówka jest nieizolowana. Po zamontowaniu należy zabezpieczyć ją osłoną izolacyjną (np. koszulka termokurczliwa) lub odpowiednim rozstawem w szynie.
• Jaki rozmiar otworu posiada końcówka? Otwór jest przeznaczony pod śrubę M8 (średnica 8 mm).
• Do jakiego przekroju przewodu jest przeznaczona? Wyłącznie do przewodów o przekroju 70 mm². Nie stosować do mniejszych przekrojów bez użycia adapterów i redukcji.
