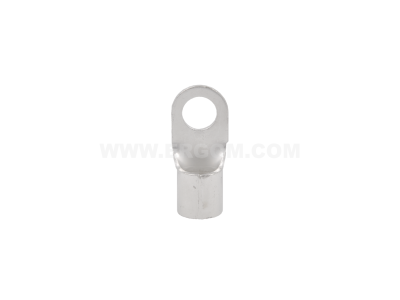

Końcówka oczkowa nieizolowana KO 70/12 przekrój: 70mm2, otwór pod śrubę M12 /100 | E09KO-01010106300 Ergom

Alternatywny kod produktu: KO 70/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 70/12 (symbol E09KO-01010106300) przeznaczona jest do zakańczania przewodów o przekroju 70 mm² i łączenia ich z zaciskami śrubowymi M12. Wykonana z miedzi pokrytej cyną, gwarantuje niską rezystancję połączenia oraz wysoką odporność na korozję. Montaż odbywa się poprzez zaciśnięcie specjalną praską, co zapewnia trwałe i wytrzymałe połączenie mechaniczne i elektryczne.

• Przekrój 70 mm²: Umożliwia bezpieczne zakańczanie przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdzielnicach o wysokim poborze prądu.
• Otwór montażowy M12: Zapewnia kompatybilność z typowymi śrubami i szynami zaciskowymi, ułatwiając pewne i powtarzalne połączenie.
• Miedź cynowana (CuSn): Łączy doskonałe przewodnictwo elektryczne miedzi z ochroną przed utlenianiem i korozją, co wydłuża żywotność połączenia.
• Konstrukcja nieizolowana: Przeznaczona do stosowania w miejscach, gdzie izolacja nie jest wymagana (np. wewnątrz rozdzielnic, w puszkach) – możliwość łatwej kontroli połączenia.
• Montż przez zaciskanie: Zastosowanie odpowiedniej praski gwarantuje powtarzalną siłę zacisku i minimalizuje ryzyko poluzowania się końcówki podczas eksploatacji.

Zgodność z Normami

Końcówka KO 70/12 została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla złączy kablowych. Produkt posiada oznaczenie CE i jest wytwarzany w standardzie DIN, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Końcówka oczkowa nieizolowana KO 70/12 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i pewne zakończenie przewodu o dużym przekroju. Sprawdza się zarówno w instalacjach przemysłowych, jak i w rozdzielnicach budynkowych.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – łączenie z szynami zbiorczymi lub zaciskami śrubowymi M12.
• Podłączanie kabli zasilających w maszynach i urządzeniach przemysłowych – wysoka wytrzymałość mechaniczna połączenia.
• Montaż w instalacjach fotowoltaicznych, gdzie wymagana jest odporność na cykliczne obciążenia termiczne.
• Stosowanie w systemach uziemień i połączeń wyrównawczych – niska rezystancja połączenia.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciśnięciem należy odizolować przewód na długość odpowiadającą długości tulejki końcówki. Do zaciskania używać wyłącznie odpowiedniej praski z matrycą dostosowaną do przekroju 70 mm² – siła zacisku i średnica po zaciśnięciu muszą być zgodne z zaleceniami producenta. Po zaciśnięciu sprawdzić mechaniczną wytrzymałość połączenia (brak luzów). Przekrój przewodu musi być zgodny z przekrojem końcówki.

FAQ

• Czy końcówka KO 70/12 jest izolowana? Nie, jest to końcówka nieizolowana (bez osłony PVC). Stosuje się ją w miejscach, gdzie izolacja nie jest wymagana, np. wewnątrz rozdzielnicy, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Jaki otwór montażowy ma ta końcówka? Otwór pod śrubę M12 (średnica otworu 12 mm). Umożliwia montaż na typowych zaciskach śrubowych i szynach zbiorczych z gwintem M12.
• Jakiego narzędzia użyć do montażu? Do zaciśnięcia końcówki należy zastosować profesjonalną praskę ręczną lub hydrauliczną z matrycą dedykowaną do końcówek nieizolowanych o przekroju 70 mm². Należy postępować zgodnie z instrukcją narzędzia.
