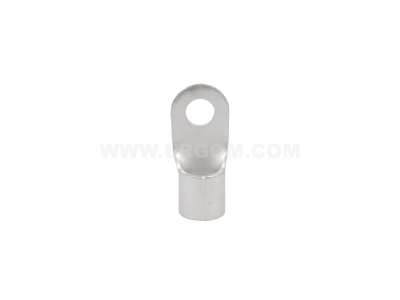

Końcówka oczkowa nieizolowana KO 70/10 przekrój: 70mm2, otwór pod śrubę M10 /100 | E09KO-01010106200 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 70/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 70 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych.

• Przekrój przewodu: 70 mm² – dedykowany do grubych kabli zasilających.
• Otwór pod śrubę: M10 – standardowy wymiar pozwalający na montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia minimalną rezystancję styku.
• Konstrukcja: Brak izolacji umożliwia stosowanie w miejscach o podwyższonej temperaturze pracy.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego przeznaczonego do zaprasowywania. Końcówki ERGOM spełniają wymagania techniczne stawiane połączeniom elektrycznym wysokoprądowym, co potwierdza ich niezawodność w systemach rozdziału energii. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne wykonanie części rurkowej gwarantuje powtarzalność parametrów mechanicznych i elektrycznych po procesie zaciśnięcia.

Zastosowanie

Końcówka KO 70/10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego napięcia, budowie szaf sterowniczych oraz w instalacjach odgromowych i uziemiających. Jest niezastąpiona przy łączniu przewodów wielodrutowych z szynami prądowymi, transformatorami oraz silnikami elektrycznymi dużej mocy. Dzięki swojej wytrzymałości mechanicznej, końcówka ta jest preferowanym wyborem dla inżynierów utrzymania ruchu oraz instalatorów pracujących przy systemach zasilania awaryjnego i odnawialnych źródłach energii.

Wskazówki Montażowe

Prawidłowy montaż końcówki oczkowej KO 70/10 jest warunkiem koniecznym dla zachowania bezpieczeństwa instalacji. Należy przestrzegać następujących kroków:

• Przygotowanie przewodu: Izolację z kabla o przekroju 70 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami (rozmiar 70).
• Proces zaciskania: Końcówkę należy nasunąć na odizolowaną żyłę do oporu, a następnie wykonać zaciśnięcie zgodnie z kierunkiem wskazanym przez producenta narzędzia.
• Kontrola: Po zaciśnięciu należy zweryfikować poprawność połączenia – przewód nie może się wysuwać, a powierzchnia styku oczka powinna być czysta i płaska.

FAQ

• Czy końcówka KO 70/10 wymaga dodatkowej izolacji po montażu? W zależności od miejsca montażu i wymagań projektu, można zastosować rurki termokurczliwe w celu zabezpieczenia miejsca połączenia przed dotykiem bezpośrednim lub wpływem wilgoci.
• Czy można stosować tę końcówkę do przewodów aluminiowych? Nie, końcówki miedziane cynowane są dedykowane do przewodów miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne, aby uniknąć korozji elektrochemicznej.
• Jaki jest moment dokręcania śruby M10 przy tej końcówce? Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego montowana jest końcówka. Standardowo dla śrub M10 w połączeniach elektrycznych przyjmuje się wartości od 40 do 50 Nm.
