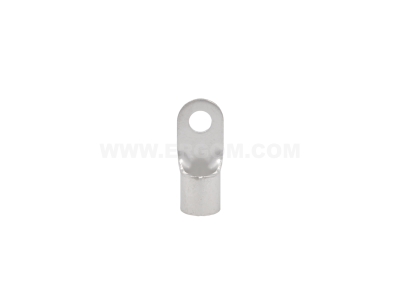

Końcówka oczkowa nieizolowana KO 50/8 przekrój: 50mm2, otwór pod śrubę M8 /10 | E09KO-01010105502 Ergom

Alternatywny kod produktu: KO 50/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 50/8 (symbol E09KO) przeznaczona jest do trwałego łączenia przewodów o przekroju 50 mm² z szynami lub listwami zaciskowymi za pomocą śruby M8. Duży przekrój zapewnia niską rezystancję styku i pewny przepływ prądu w wymagających obwodach. Brak izolacji ułatwia wizualną kontrolę połączenia oraz pozwala na stosowanie w miejscach suchych, gdzie wymagane jest dodatkowe zabezpieczenie.

• Przekrój 50 mm²: dedykowany do przewodów o dużym przekroju, co gwarantuje niską rezystancję połączenia i bezpieczeństwo w obwodach o znacznym obciążeniu.
• Otwór pod śrubę M8: umożliwia montaż na standardowych szynach zbiorczych, listwach zaciskowych lub bezpośrednio na aparaturze.
• Konstrukcja nieizolowana: ułatwia kontrolę wizualną i zaciskanie, wymaga stosowania w suchych pomieszczeniach lub dodatkowej osłony izolacyjnej.
• Symbol E09KO-01010105502: jednoznaczna identyfikacja produktu w systemie katalogowym, co ułatwia dobór i zamówienia.
• Uniwersalne zastosowanie: odpowiednia do przewodów miedzianych linkowanych, kompatybilna z typowymi narzędziami do zaciskania.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymaganiami branżowymi dla nieizolowanych końcówek kablowych. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i jakości obowiązujących w Unii Europejskiej.

Zastosowanie

Końcówka oczkowa KO 50/8 znajduje zastosowanie w instalacjach przemysłowych, energetycznych i sterowniczych, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju.

• Łączenie przewodów zasilających z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielnicach.
• Podłaczenie kabli do styczników, wyłączników oraz listew zaciskowych w szafach sterowniczych.
• Montaż w układach przyłączeniowych transformatorów, silników i innych odbiorników o znacznym poborze mocy.
• Stosowanie w instalacjach fotowoltaicznych oraz systemach magazynowania energii przy łączeniu przewodów DC.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez kwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Końcówkę należy zacisnąć odpowiednim narzędziem (zaciskarka matrycowa dobrana do przekroju 50 mm²). Stoliki styku i otwór M8 należy dokręcać momentem podanym w dokumentacji technicznej producenta. Przekrój przewodu musi być zgodny z obciążalnością prądową obwodu. Prace należy prowadzić w suchym pomieszczeniu – w przypadku środowiska wilgotnego końcówkę zaizolować termokurczem lub otuliną.

FAQ

• Z jakiego materiału wykonana jest końcówka? W danych producenta nie podano materiału. Standardowo końcówki nieizolowane wykonywane są z miedzi elektrolitycznej – dla potwierdzenia sprawdź kartę katalogową lub oznakowanie na produkcie.
• Czy końcówkę można stosować do przewodów drutowych (DY)? Końcówka przeznaczona jest do przewodów linkowanych (klasa 2 i 5). Stosowanie do drutu pełnego (jednożyłowego) może skutkować nieprawidłowym zaciskiem – zalecamy użycie odpowiedniej tulejki lub końcówki dedykowanej.
• Jaki jest stopień ochrony (IP) końcówki? Jako element nieizolowany, końcówka nie ma przyznanego stopnia IP. O stopniu ochrony całego połączenia decydują dodatkowe osłony (np. termokurczliwe, osłona kablowa) zastosowane podczas montażu.
