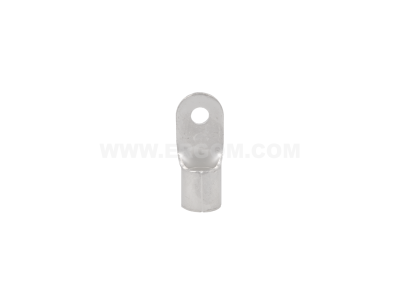

Końcówka oczkowa nieizolowana KO 50/6 przekrój: 50mm2, otwór pod śrubę M6 /10 | E09KO-01010105402 Ergom

Alternatywny kod produktu: KO 50/6 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 50/6 (symbol E09KO-01010105402) przeznaczona jest do zaciskania na przewodach o przekroju 50mm². Otwór montażowy M6 umożliwia pewne przykręcenie do zacisków i szyn. Szeroka powierzchnia styku zapewnia niską rezystancję połączenia, co przekłada się na minimalne straty mocy i bezpieczną pracę w obwodach o dużym obciążeniu.

• Przekrój przewodu 50mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających, gdzie wymagana jest wysoka obciążalność prądowa.
• Otwór pod śrubę M6: pasuje do standardowych zacisków i szyn zbiorczych, ułatwia szybki i pewny montaż.
• Wykonanie nieizolowane: umożliwia wizualną kontrolę połączenia i jest odporne na działanie podwyższonych temperatur w miejscu instalacji.
• Uniwersalne zastosowanie: współpracuje zarówno z przewodami linkowymi, jak i wielodrutowymi, pod warunkiem zastosowania odpowiedniej praski.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek do przewodów oraz posiada certyfikat CE. Zaleca się stosowanie zgodnie z wytycznymi normy DIN VDE dotyczącej instalacji elektrycznych.

Zastosowanie

Końcówka oczkowa KO 50/6 znajduje szerokie zastosowanie w instalacjach elektrycznych budynków, maszyn i urządzeń przemysłowych, wszędzie tam, gdzie wymagane jest trwałe i niskooporowe połączenie przewodów o dużym przekroju.

• Podłączanie kabli zasilających w rozdzielnicach głównych i podrozdzielniach.
• Łączenie przewodów z szynami zbiorczymi w szafach sterowniczych i rozdzielczych.
• Instalacje w przemysłowych układach sterowania i automatyki budynkowej.
• Przyłączanie odbiorników dużej mocy (silniki, nagrzewnice, transformatory).

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Końcówkę należy zaciśnąć na przewodzie za pomocą odpowiedniej praski (zalecane narzędzia zgodne z DIN 48083). Przekrój przewodu musi wynosić dokładnie 50mm². Moment dokręcania śruby M6 należy dobrać zgodnie z dokumentacją urządzenia lub zacisku, do którego podłączana jest końcówka. Przed montażem skontrolować poprawność ukształtowania oczka i brak uszkodzeń mechanicznych.

FAQ

• Dla jakich przewodów przeznaczona jest ta końcówka? Końcówka jest dedykowana do przewodów miedzianych o przekroju 50mm².
• Czy końcówka wymaga izolacji po zaciśnięciu? Jako końcówka nieizolowana nie posiada osłony. W miejscach narażonych na dotyk lub zwarcie należy zastosować dodatkową izolację (np. koszulki termokurczliwe) lub zamontować w osłoniętej rozdzielnicy.
• Jakim narzędziem zaciśnąć końcówkę? Należy użyć praski ręcznej lub hydraulicznej z matrycami przeznaczonymi do końcówek nieizolowanych o przekroju 50mm², zgodnymi z normą DIN.
