Końcówka oczkowa nieizolowana KO 35/16 przekrój: 35mm2, otwór pod śrubę M16 /10 | E09KO-01010105203 Ergom

Alternatywny kod produktu: KO 35/16 (10 SZT.)

Opis i Kluczowe Cechy

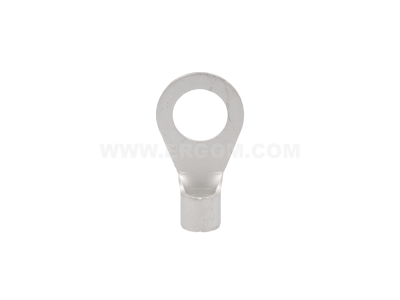

Końcówka oczkowa nieizolowana KO 35/16 (symbol E09KO-01010105203) przeznaczona jest do wykonywania trwałych i pewnych połączeń przewodów o przekroju 35 mm². Otwór pod śrubę M16 umożliwia montaż na szynach, zaciskach lub aparatach o odpowiedniej średnicy mocowania. Dzięki dużej powierzchni styku końcówka zapewnia niską rezystancję połączenia, co ma kluczowe znaczenie w obwodach o dużych obciążeniach prądowych.

• Przekrój przewodu 35 mm²: umożliwia bezpieczne przyłączanie przewodów o dużym przekroju do szyn zbiorczych, wyłączników lub transformatorów.
• Otwór pod śrubę M16: standardowy wymiar mocowania – kompatybilny z typowymi szynami i aparaturą modułową.
• Nieizolowana konstrukcja: pozwala na elastyczne zastosowanie w miejscach, gdzie wymagana jest dodatkowa izolacja termokurczliwa lub taśma izolacyjna.
• Materiał miedziany (wykonanie standardowe): gwarantuje wysoką przewodność elektryczną i odporność na korozję w suchych pomieszczeniach.
• Łatwy montaż przez zaciskanie: szybkie i powtarzalne łączenie przy użyciu odpowiednich narzędzi zaciskowych.

Zgodność z Normami

Produkt wykonany zgodnie z ogólnymi wymaganiami norm branżowych dla końcówek kablowych nieizolowanych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Końcówka oczkowa KO 35/16 znajduje zastosowanie głównie w instalacjach przemysłowych i energetycznych, gdzie wymagane jest pewne przyłączenie przewodów o dużym przekroju. Służy do:

• łączenia przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielnicach.
• przyłączania kabli do aparatury modułowej (wyłączników, styczników) o zaciskach śrubowych M16.
• wykonywania połączeń w stacjach transformatorowych i rozdzielniach niskiego napięcia.
• montażu przewodów ochronnych PE i PEN w instalacjach uziemiających.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Zaciskaj końcówkę na przewodzie za pomocą odpowiednich narzędzi (np. zaciskarki ręcznej lub hydraulicznej) – siła zacisku oraz moment dokręcania śruby mocującej muszą być zgodne z dokumentacją producenta. Przekrój przewodu powinien być dopasowany do końcówki (35 mm²). Po zamontowaniu w razie potrzeby nałóż izolację termokurczliwą lub taśmową dla ochrony przed dotykiem.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. W miejscach, gdzie wymagana jest ochrona przed przypadkowym dotknięciem, należy zastosować dodatkową izolację termokurczliwą lub taśmę izolacyjną.
• Jaki przekrój przewodu obsługuje ta końcówka? Przeznaczona jest wyłącznie do przewodów o przekroju 35 mm². Użycie innego przekroju może skutkować nieprawidłowym połączeniem i ryzykiem przegrzania.
• Jaka średnica śruby pasuje do otworu? Otwór końcówki jest przystosowany do śruby M16 (średnica 16 mm). Pasują do niej standardowe śruby, wkręty lub trzpienie o tym rozmiarze.
