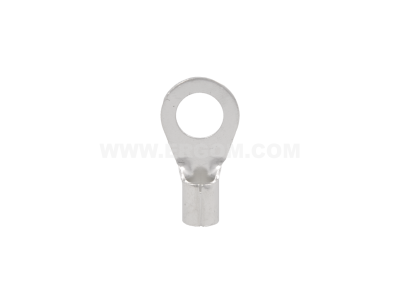

Końcówka oczkowa nieizolowana KO 16/10 przekrój: 16mm2, otwór pod śrubę M10 /100 | E09KO-01010104000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 16/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym bez ryzyka przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed korozją oraz utlenianiem, co jest kluczowe dla zachowania niskiej rezystancji przejścia w długofalowej eksploatacji.

• Przekrój przewodu: 16 mm² – idealny do grubych żył miedzianych.
• Otwór pod śrubę: M10 – umożliwia montaż na szynach prądowych i zaciskach aparatury.
• Materiał: Miedź cynowana galwanicznie – odporność na warunki atmosferyczne i chemiczne.
• Konstrukcja: Brak izolacji pozwala na stosowanie w miejscach o podwyższonej temperaturze pracy.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego przeznaczonego do zaprasowywania. Końcówki ERGOM spełniają wymagania techniczne stawiane złączom elektrycznym, co zapewnia pełne bezpieczeństwo użytkowania w instalacjach przemysłowych i rozdzielnicach. Wykorzystanie miedzi o wysokiej czystości jest zgodne z normami dotyczącymi materiałów przewodzących stosowanych w elektrotechnice.

Zastosowanie

Końcówka KO 16/10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w systemach zasilania awaryjnego. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), gdzie wymagane jest pewne połączenie śrubowe z szyną zbiorczą lub zaciskiem aparatowym. Dzięki otworowi pod śrubę M10, końcówka doskonale współpracuje z masywnymi zaciskami transformatorów, silników elektrycznych oraz aparatury modułowej o dużym prądzie znamionowym.

Wskazówki Montażowe

Aby zapewnić deklarowane parametry techniczne i trwałość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 16 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski ręcznej lub hydraulicznej z matrycami dedykowanymi do końcówek miedzianych nieizolowanych.
• Proces zaciskania: Należy upewnić się, że wszystkie druty żyły znajdują się wewnątrz tulejki, a następnie wykonać pełny cykl zaciskania aż do zwolnienia blokady praski.
• Zabezpieczenie: W miejscach narażonych na dotyk bezpośredni zaleca się stosowanie rurek termokurczliwych po zakończeniu procesu prasowania.

FAQ

1. Czy końcówkę KO 16/10 można stosować z przewodami aluminiowymi?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia z żyłami miedzianymi. Do przewodów aluminiowych należy stosować specjalne końcówki aluminiowe lub bimetaliczne.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek marki ERGOM lub innych profesjonalnych narzędzi z matrycami do końcówek oczkowych nieizolowanych o rozmiarze 16 mm².

3. Czy cynowanie wpływa na jakość styku?
Tak, cynowanie poprawia jakość styku poprzez ochronę miedzi przed pasywacją (śniedzieniem), co w środowisku przemysłowym pozwala utrzymać stałe parametry elektryczne przez wiele lat.
