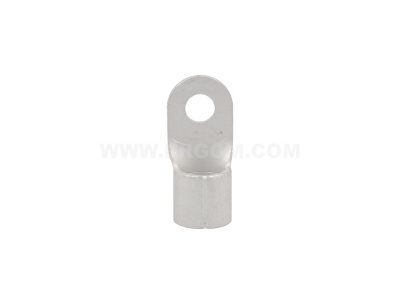

Końcówka oczkowa nieizolowana KO 150/12 przekrój: 150mm2, otwór pod śrubę M12 /50 | E09KO-01010107701 Ergom

Alternatywny kod produktu: KO 150/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 150/12 (symbol E09KO-01010107701) to element łączeniowy przeznaczony do przewodów o przekroju 150 mm² z otworem montażowym M12. Duży przekrój pozwala na bezpieczne przyłączanie kabli w obwodach o znacznym obciążeniu prądowym, a wykonanie nieizolowane ułatwia montaż w zaciskach szyn i listew. Szerokość oczka i średnica otworu zostały zaprojektowane zgodnie ze standardami stosowanymi w aparaturze modułowej i rozdzielnicach.

• Przekrój znamionowy 150 mm²: pozwala na pewne połączenie przewodów o dużej średnicy, minimalizując rezystancję styków i ryzyko przegrzania w obwodach o wysokim prądzie.
• Otwór montażowy M12: dopasowany do standardowych śrub M12, co umożliwia szybkie i stabilne mocowanie na szynach zbiorczych, listwach zaciskowych oraz w aparaturze.
• Wykonanie nieizolowane: przeznaczone do stosowania w miejscach, gdzie izolacja nie jest wymagana – np. w zaciskach z osłonami ochronnymi lub w szafach rozdzielczych z zachowaniem odstępów izolacyjnych.
• Kompatybilność z typowymi końcówkami oczkowymi: wymiary oczka i otworu odpowiadają powszechnie stosowanym standardom (np. DIN), co gwarantuje uniwersalność zastosowania w różnych systemach okablowania.
• Symbol producenta E09KO-01010107701: jednoznaczna identyfikacja produktu w ofercie, ułatwiająca zamawianie i magazynowanie.

Zgodność z Normami

Końcówka oczkowa nieizolowana KO 150/12 jest zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla złączek kablowych. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i jakości. Wymiary oczka i otworu są zgodne z normami branżowymi (np. seria DIN 46234/46235) – konkretne numery norm nie zostały podane w dokumentacji producenta.

Zastosowanie

Końcówka oczkowa służy do trwałego i bezpiecznego przyłączania przewodów miedzianych w układach elektroenergetycznych i sterowniczych. Sprawdza się zarówno w rozdzielnicach głównych, jak i w szafach sterowniczych automatyki przemysłowej.

• Przyłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Podłączanie kabli do aparatury modułowej (wyłączniki, styczniki, przełączniki) – poprzez odpowiednie listwy zaciskowe lub bezpośrednio na śruby M12.
• Wykonywanie połączeń w szafach sterowniczych dla układów automatyki budynkowej i przemysłowej.
• Łączenie przewodów w instalacjach fotowoltaicznych (pola PV, inwertery) – przy zachowaniu odpowiednich odstępów izolacyjnych.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające aktualne uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do zaciskania końcówki na przewodzie należy użyć odpowiedniego narzędzia zaciskowego (zaciskarka) dedykowanego dla przekroju 150 mm², postępując zgodnie z instrukcją producenta narzędzia. Połączenie śrubowe należy dokręcić momentem obrotowym zgodnym z dokumentacją aparatury lub szyny zbiorczej (typowy zakres: 30–50 Nm dla M12 – sprawdzić w instrukcji konkretnego urządzenia). Przekrój przewodu musi być dobrany do obciążalności prądowej obwodu. Po montażu sprawdzić siłę połączenia oraz brak uszkodzeń izolacji przewodu.

FAQ

• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka KO 150/12 jest przeznaczona do przewodów o przekroju 150 mm².
• Jaki otwór montażowy posiada? Otwór końcówki ma średnicę 12 mm (M12), co odpowiada standardowym śrubom i szynom zbiorczym z gwintem M12.
• Czy końcówka jest izolowana? Nie – jest to model nieizolowany, przeznaczony do stosowania w miejscach, gdzie izolacja nie jest wymagana (np. wewnątrz rozdzielnic z zachowaniem odstępów izolacyjnych). Należy bezwzględnie przestrzegać wymogów ochrony przeciwporażeniowej.
