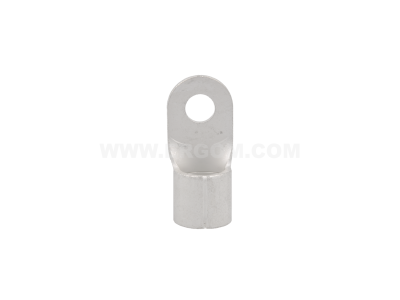

Końcówka oczkowa nieizolowana KO 150/12 przekrój: 150mm2, otwór pod śrubę M12 /10 | E09KO-01010107703 Ergom

Alternatywny kod produktu: KO 150/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 150/12 (symbol E09KO-01010107703) to element służący do trwałego i niezawodnego przyłączania przewodów o dużym przekroju. Dzięki otworowi pod śrubę M12 oraz przekrojowi 150 mm² zapewnia stabilne połączenie w instalacjach elektroenergetycznych o znacznym obciążeniu prądowym, minimalizując ryzyko przegrzania i spadków napięcia na złączu.

• Przekrój 150 mm²: Umożliwia bezpieczne przyłączanie przewodów o dużej średnicy, stosowanych w rozdzielnicach, szafach sterowniczych i liniach zasilających o wysokim prądzie znamionowym.
• Otwór pod śrubę M12: Pasuje do standardowych śrub mocujących, co ułatwia montaż i zapewnia powtarzalność połączeń oraz równomierny docisk.
• Nieizolowana konstrukcja: Przeznaczona do instalacji, w których izolacja jest zapewniona przez inne elementy (np. osłony kablowe, obudowy). Umożliwia wizualną kontrolę styku.
• Wykonanie z wysokiej jakości miedzi: Gwarantuje niską rezystancję przejścia, odporność na korozję oraz długotrwałą stabilność parametrów elektrycznych.

Zgodność z Normami

Końcówka oczkowa KO 150/12 została wyprodukowana zgodnie z ogólnie przyjętymi standardami branżowymi dla złączek kablowych. Posiada certyfikat CE, potwierdzający zgodność z wymogami Dyrektyw Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Końcówka przeznaczona do trwałego łączenia przewodów w instalacjach elektrycznych prądu przemiennego i stałego, szczególnie w obwodach o dużym poborze mocy.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Montaż w szafach sterowniczych i energetycznych, np. przy stycznikach, wyłącznikach i bezpiecznikach.
• Tworzenie połączeń w liniach kablowych, szynach zbiorczych i aparaturze modułowej wymagającej zacisków śrubowych M12.
• Wykorzystanie w instalacjach przemysłowych, magazynowych i komercyjnych o podwyższonych wymaganiach dotyczących obciążalności prądowej.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Do zaciskania końcówki używaj narzędzi (zaciskarek) zalecanych przez producenta dla przekroju 150 mm². Śrubę M12 dokręcaj momentem zgodnym z dokumentacją techniczną (typowe wartości w zakresie 25–35 Nm, w zależności od rodzaju podłoża). Przekrój przewodu musi odpowiadać prądowi obciążenia; w razie wątpliwości dobierz go według normy PN-IEC 60364-5-523. Po montażu sprawdź poprawność połączenia – styk powinien być równy, bez luzów i uszkodzeń mechanicznych.

FAQ

• Czy końcówka jest izolowana? Nie. Model KO 150/12 to końcówka nieizolowana. Przeznaczona jest do stosowania w miejscach, gdzie izolację zapewniają inne elementy instalacji, np. osłony kablowe, puszki lub obudowy rozdzielnicy. W razie potrzeby można zastosować dodatkowe koszulki termokurczliwe.
• Jaki jest stopień ochrony IP końcówki? Końcówka jako element łączący nie posiada samodzielnego stopnia ochrony IP. Ochrona przed pyłem i wilgocią zależy od obudowy, w której jest zamontowana. W suchych rozdzielnicach wewnętrznych standardowo przyjmuje się IP2X lub wyższy.
• Czy mogę użyć tej końcówki z przewodem o mniejszym przekroju? Końcówka została zaprojektowana dla przewodu o przekroju 150 mm². Stosowanie jej z mniejszym przekrojem może skutkować niedostatecznym dociskiem i wzrostem rezystancji przejścia. W takich przypadkach zalecamy dobór końcówki odpowiedniej do faktycznego przekroju przewodu.
