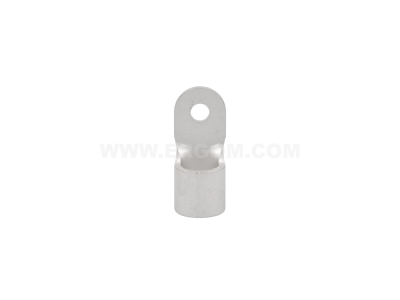

Końcówka oczkowa nieizolowana KO 120/8 przekrój: 120mm2, otwór pod śrubę M8 /50 | E09KO-01010107101 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 120/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych w instalacjach wysokoprądowych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 120 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój przewodu: 120 mm² – idealny do grubych kabli zasilających.
• Otwór pod śrubę: M8 – precyzyjnie dopasowany do standardowych zacisków śrubowych.
• Materiał: Miedź cynowana galwanicznie – zapewnia długowieczność i odporność na czynniki zewnętrzne.
• Typ: Nieizolowana – pozwala na pełną kontrolę wizualną procesu zaciskania.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w elektrotechnice. Końcówki ERGOM spełniają wymagania norm dotyczących końcówek kablowych do zaciskania, co gwarantuje powtarzalność parametrów mechanicznych i elektrycznych. Dzięki zastosowaniu miedzi o wysokiej czystości, połączenie charakteryzuje się wysoką wytrzymałością na rozciąganie oraz stabilnością termiczną podczas przepływu prądów znamionowych.

Zastosowanie

Końcówka KO 120/8 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego napięcia, budowie maszyn oraz w energetyce zawodowej. Jest niezastąpiona przy zakańczaniu żył miedzianych wielodrutowych (linek), umożliwiając ich pewne przykręcenie do szyn prądowych, aparatury modułowej lub zacisków transformatorów. Dzięki otworowi pod śrubę M8, końcówka ta jest często wybierana do montażu w miejscach o ograniczonej przestrzeni, gdzie wymagana jest duża powierzchnia styku przy relatywnie małej średnicy śruby montażowej.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do zaprasowania końcówki o przekroju 120 mm² należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami (sześciokątnymi lub punktowymi).
• Proces zaciskania: Należy upewnić się, że przewód został wprowadzony do końca tulejki, a następnie wykonać pełny cykl zaciskania aż do zwolnienia blokady narzędzia.
• Moment dokręcania: Podczas montażu końcówki do szyny lub aparatu, należy stosować klucz dynamometryczny, aby uzyskać docisk zgodny z dokumentacją techniczną urządzenia (dla śruby M8).

FAQ

• Czy końcówka KO 120/8 może być stosowana z przewodami aluminiowymi? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia przewodów miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Czy cynowanie wpływa na przewodność? Cynowanie nie pogarsza znacząco przewodności, natomiast drastycznie zwiększa odporność na korozję elektrochemiczną, co przekłada się na stabilność połączenia w czasie.
• Jakie matryce wybrać do zaciskania? Zaleca się stosowanie matryc dedykowanych przez producenta ERGOM, co gwarantuje uzyskanie optymalnego karbu i trwałości mechanicznej.
