Końcówka oczkowa miedziana niecynowana SE-05010W | SE-05010W Trytyt

Opis i Kluczowe Cechy

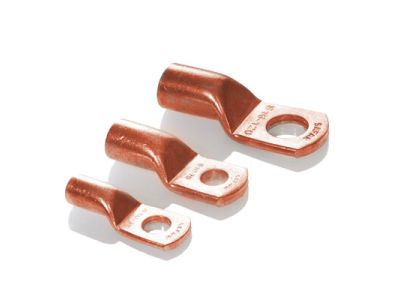

Końcówka oczkowa miedziana SE-05010W (symbol SE-05010W) to niecynowany element przeznaczony do zaprasowywania na żyłach miedzianych o przekroju 10 mm². Umożliwia trwałe i bezpieczne połączenie przewodu z szyną zbiorczą, rozdzielnią lub urządzeniem elektrycznym za pomocą zacisku śrubowego. Eliminuje ryzyko przegrzewania się połączenia, które często występuje w przypadku lutowania, oraz zapewnia stabilny kontakt elektryczny przez cały okres eksploatacji.

• Materiał miedziany, niecynowany: Zapewnia wysoką przewodność elektryczną i odporność na korozję w suchych środowiskach wewnętrznych.
• Przekrój żyły 10 mm²: Zapewnia odpowiednią obciążalność prądową dla średnich obciążeń w instalacjach elektrycznych.
• Zaprasowywanie (crimping): Szybki i powtarzalny montaż za pomocą narzędzia do zaprasowywania, eliminujący błędy ludzkie typowe dla lutowania.
• Oczko do połączeń śrubowych: Umożliwia łatwe i pewne mocowanie przewodu do szyny zbiorczej lub zacisku bez ryzyka obluzowania się wibracjach.
• Przeformowanie żył sektorowych: Możliwość adaptacji żył o kształcie sektorowym na okrągły przed zaprasowaniem – uniwersalność zastosowania.

Zgodność z Normami

Końcówki serii SE są produkowane zgodnie z międzynarodowymi standardami dotyczącymi materiałów i połączeń elektrycznych. Spełniają wymagania dyrektyw UE i posiadają oznakowanie CE. Przeznaczone do stosowania w instalacjach zgodnych z normami PN-HD 60364 i IEC 60947.

Zastosowanie

Końcówki oczkowe miedziane SE-05010W znajdują szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest pewne i trwałe połączenie przewodu z elementami rozdzielni, szynami zbiorczymi lub aparaturą modułową.

• Podłączanie przewodów do szyn zbiorczych w rozdzielniach niskiego napięcia.
• Mocowanie żył kabli do zacisków śrubowych w szafach sterowniczych i maszynach przemysłowych.
• Zakończenie przewodów w miejscach narażonych na wibracje (np. maszyny, agregaty prądotwórcze).
• Instalacje, w których wyeliminowanie lutowania jest wymagane ze względu na bezpieczeństwo przeciwpożarowe.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przed zaprasowaniem upewnić się, że żyła przewodu została odpowiednio oczyszczona z izolacji i przygotowana (przeformowana na kształt okrągły w przypadku żył sektorowych). Należy użyć odpowiedniego narzędzia do zaprasowywania (crimpownicy) z matrycą dopasowaną do przekroju 10 mm². Końcówka powinna być zaprasowana na żyłę w sposób pewny, bez luzów. Po montażu sprawdzić stabilność połączenia śrubowego i dokręcić zacisk z zalecanym momentem siły (informacja w dokumentacji producenta).

FAQ

• Czy można stosować końcówkę SE-05010W na przewodach aluminiowych? Nie – końcówki przeznaczone są wyłącznie do przewodów miedzianych. Dla przewodów aluminiowych należy stosować odpowiednie końcówki aluminiowe.
• Jakie narzędzie należy użyć do zaprasowania końcówki? Do zaprasowania należy użyć specjalistycznej narzędzi do zaprasowywania (crimpownicy) z matrycą do przekroju 10 mm². Niedopuszczalne jest używanie narzędzi nieprzystosowanych do tego typu końcówek.
• Czy końcówkę można stosować na zewnątrz? Końcówki miedziane niecynowane są przeznaczone do suchych pomieszczeń wewnętrznych. W warunkach zewnętrznych lub wilgotnych należy stosować końcówki cynowane lub ze specjalnym pokryciem przeciwkorozyjnym.
