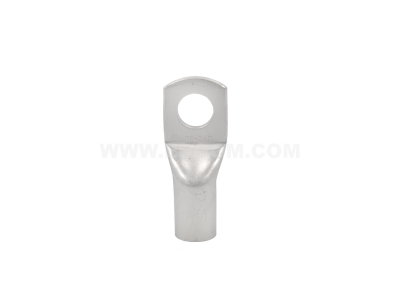

Końcówka oczkowa miedziana KOR 300/14, przekrój 300mm2, otwór pod śrubę M14 /25 | E11KM-01020108900 Ergom

Alternatywny kod produktu: KOR 300/14 (25 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa miedziana KOR 300/14 (symbol E11KM-01020108900) o przekroju 300 mm² i otworze pod śrubę M14 (długość całkowita 25 mm) przeznaczona jest do trwałego i pewnego łączenia przewodów o dużym przekroju w instalacjach elektroenergetycznych. Dzięki miedzianej konstrukcji zapewnia doskonałą przewodność i odporność na korozję, co gwarantuje stabilne połączenia przez długi czas.

• Przekrój 300 mm²: Umożliwia podłączenie przewodów o dużej obciążalności prądowej, minimalizując rezystancję i straty mocy.
• Otwór pod śrubę M14: Kompatybilny ze standardowymi śrubami stosowanymi w szynach zbiorczych i aparaturze, co ułatwia szybki montaż.
• Długość całkowita 25 mm: Kompaktowa budowa pozwala na instalację w ciasnych rozdzielnicach i na szynach DIN.
• Materiał: miedź: Gwarantuje niską rezystancję styku, wysoką przewodność i długotrwałą odporność na utlenianie.
• Wykonanie oczkowe: Zapewnia mocne przykręcenie i zapobiega samoistnemu luzowaniu się połączenia pod wpływem wibracji.

Zgodność z Normami

Końcówka oczkowa KOR 300/14 została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jej zgodność z wymogami bezpieczeństwa i jakości. Ze względu na uniwersalny format otworu i przekrój, produkt jest kompatybilny z szeroką gamą elementów instalacyjnych.

Zastosowanie

Końcówka oczkowa KOR 300/14 jest przeznaczona do tworzenia bezpiecznych i trwałych połączeń przewodów o dużym przekroju w systemach elektroenergetycznych i przemysłowych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – szczególnie przy zasilaniu odbiorników o wysokim poborze prądu.
• Podłączanie kabli do szyn zbiorczych, listew zaciskowych i aparatury modułowej (bezpieczniki, wyłączniki).
• Budowa systemów uziemiających i połączeń wyrównawczych w instalacjach przemysłowych.
• Instalacje w energetyce – stacje transformatorowe, węzły rozdzielcze, linie kablowe wymagające wytrzymałych połączeń.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Śrubę dokręcaj momentem podanym w dokumentacji technicznej producenta (jeśli nie jest dostępny, stosuj zalecany moment dla połączeń śrubowych M14 w miedzi). Przekrój przewodu musi być dobrany do przekroju oczka (300 mm²). Zastosuj podkładki sprężyste w celu kompensacji luzów i zabezpieczenia przed odkręceniem.

FAQ

• Jaki maksymalny prąd można przepuścić przez tę końcówkę? W danych katalogowych nie podano wartości prądu znamionowego. Maksymalny dopuszczalny prąd zależy od sposobu montażu, temperatury otoczenia, przekroju i rodzaju przewodu oraz obowiązujących norm (np. PN-IEC 60364). Zalecamy dobór zabezpieczeń i konsultację z projektantem instalacji.
• Jaki rozmiar śruby pasuje do otworu końcówki? Otwór jest przystosowany do śruby M14 (średnica 14 mm). Należy użyć śruby z gwintem metrycznym i odpowiedniej podkładki.
• Czy końcówka ma określony stopień ochrony IP? Nie. Jako element łączeniowy (złącze kablowe) końcówka oczkowa nie posiada przypisanego stopnia ochrony IP. Jej odporność na wilgoć i pył zależy od obudowy, w której jest zainstalowana.
